如何快速分配多套PROFINET IO设备名称与IP地址

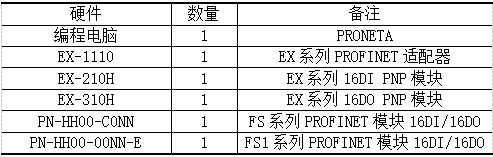

1、硬件配置

https://www.welllinkio.com/images/admin/upload/20220510/7e08ee3c45b5f70a632092f0b3d44dcd.png

1-1 硬件配置表

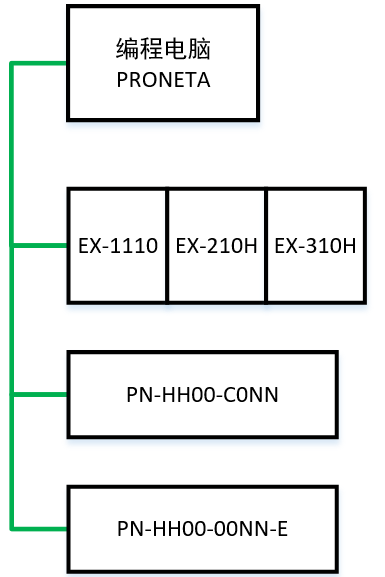

2、网络拓扑图

https://www.welllinkio.com/images/admin/upload/20220510/a2cba57e71d7811f2526c48275a973ff.png

1-1 网络拓扑视图

3、安装产品GSD文件

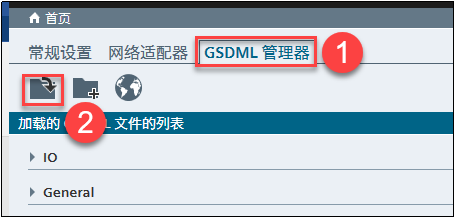

打开PRONETA软件主页面中选择“设置”>“GSDML管理”,选择“添加GSDML文件”,如图1-2所示。

https://www.welllinkio.com/images/admin/upload/20220510/2a0968b78f876f517d376cebe0a1fba8.png

1-2 安装产品GSD文件

4、分配设备名称与IP地址

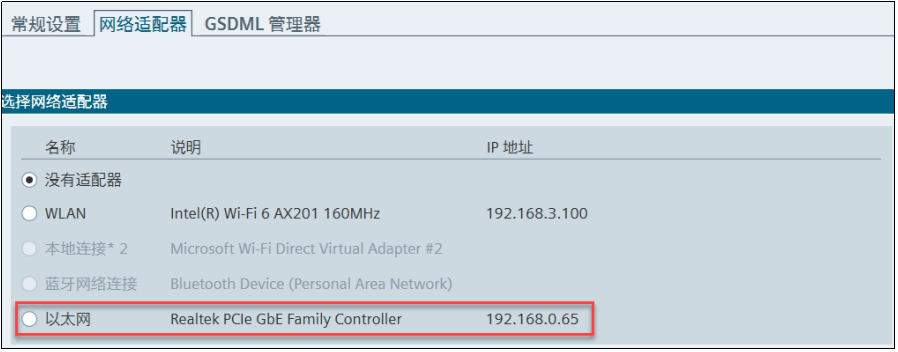

打开PRONETA软件主页面中选择“网络分析”,选择PC端与PROFINET IO模块连接的适配器(PC网卡),如图1-3所示。

https://www.welllinkio.com/images/admin/upload/20220510/4ad3cc4be136cb46531f88318d6e28e0.png

1-3 选择连接的网卡

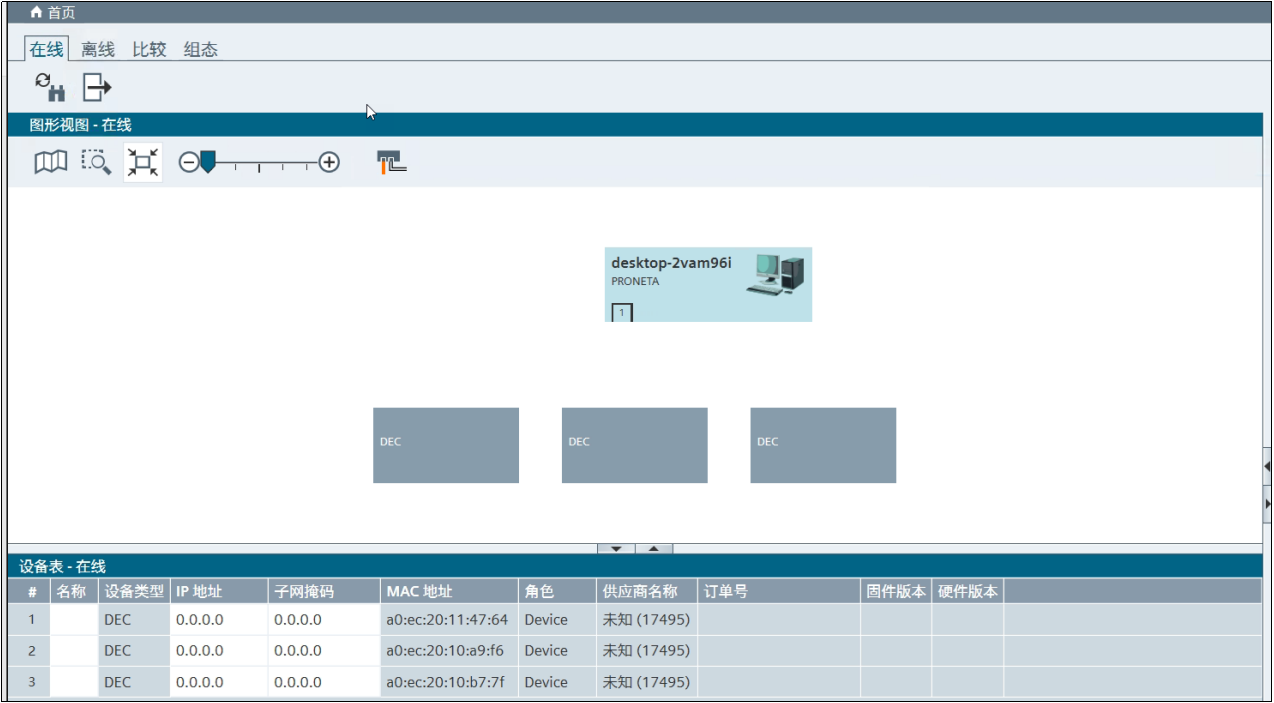

软件在线后,可在图形视图中查看到与PC连接的PROFINET IO模块,如图1-4所示。

https://www.welllinkio.com/images/admin/upload/20220510/f85e38ff62d3834df86d58b12907f6c2.png

1-4 扫描PROFINET IO模块

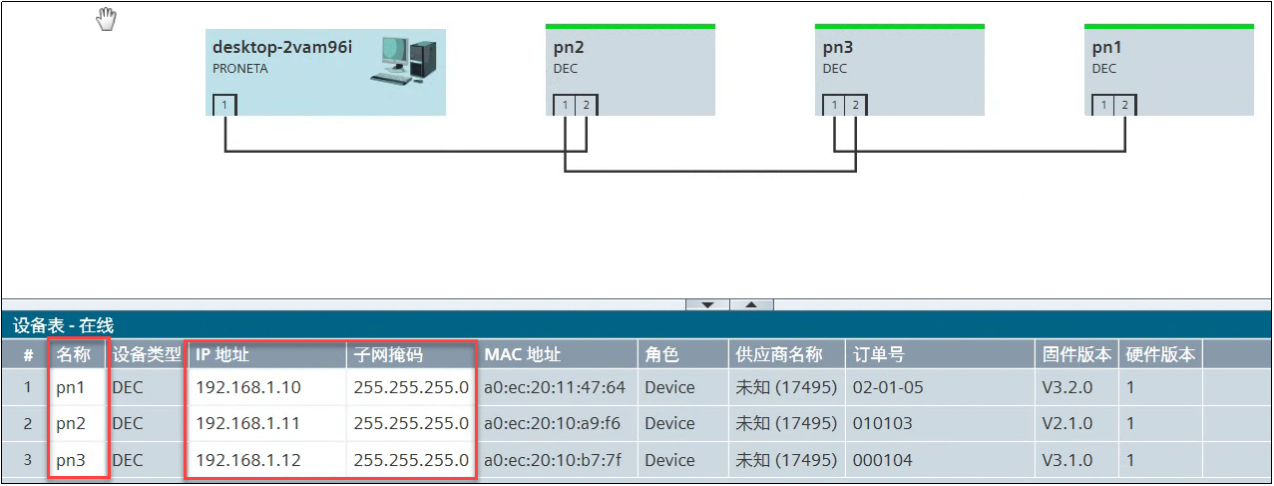

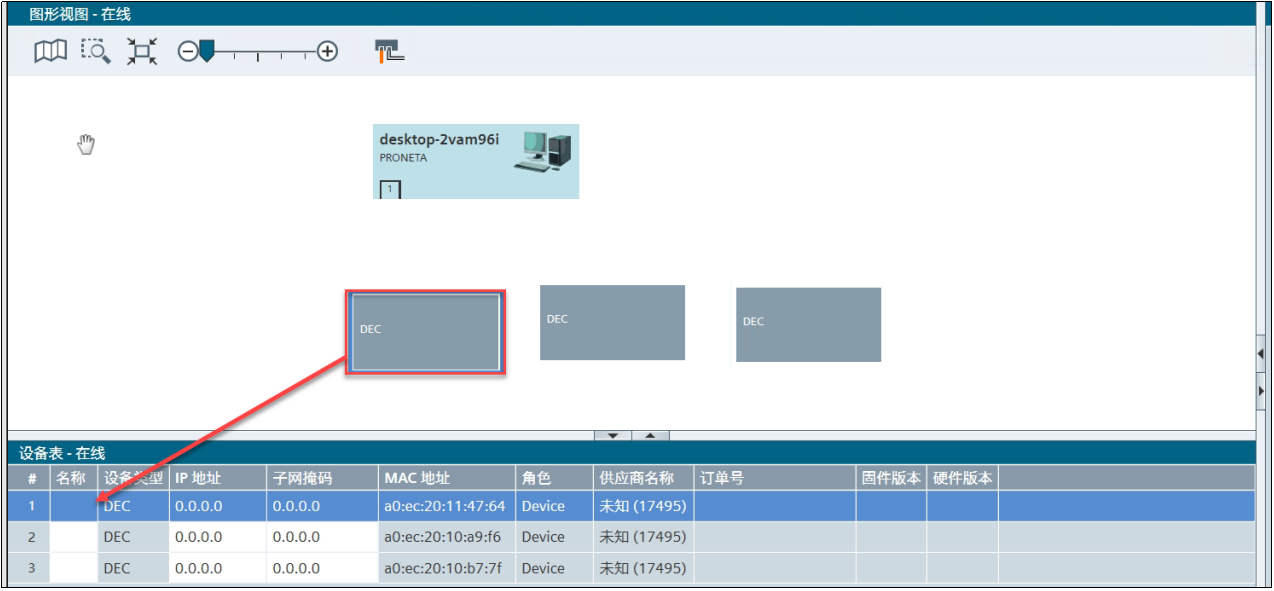

分配设备名称,网络中每个PROFINET IO模块的MAC地址都是唯一的,根据实际的模块MAC地址给PROFINET IO模块分配设备名称与IP地址,鼠标左键选择不同的IO模块,设备列表中将会自动选择对应的设备,如图1-5所示,在设备列表中分配网络名称以及IP地址如图1-6所示

https://www.welllinkio.com/images/admin/upload/20220510/7e6fcff871b654a4bdc8ad91d794f82d.png

1-5 选择对应的设备

https://www.welllinkio.com/images/admin/upload/20220510/e18613b22d447764a0bdc9c6db7ea7cb.png

1-6 分配名称与IP地址

提示:分配完设备名称和IP地址后,可以查到到PROFINET IO模块的固件版本以及对应的网络拓扑视图。

5、恢复出厂设置

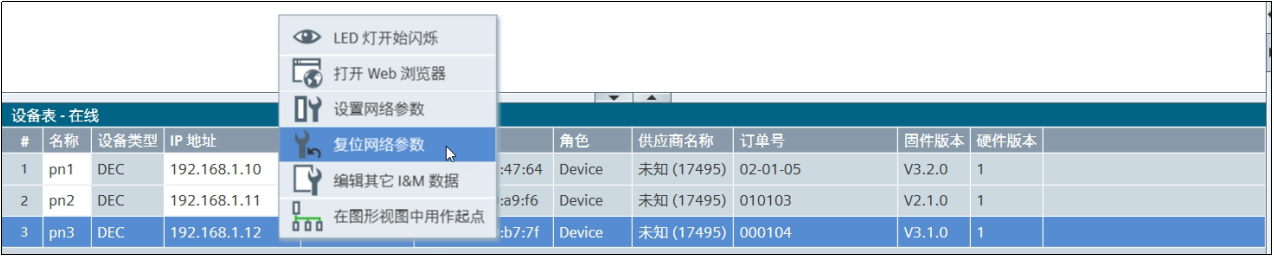

如果需要PROFINET IO模块的参数进行恢复出厂设置,只需要在设备列表或图形视图中,右击PROFINET IO模块选择“复位网络参数”即可,如图1-71-8所示。

https://www.welllinkio.com/images/admin/upload/20220510/c13cad2f83764aff06a68cdb840b7e70.png

1-7 在图形视图中复位网络参数

https://www.welllinkio.com/images/admin/upload/20220510/596f95351935e79c9d72d655bd37d16c.png

1-8 在设备表中复位网络参数
