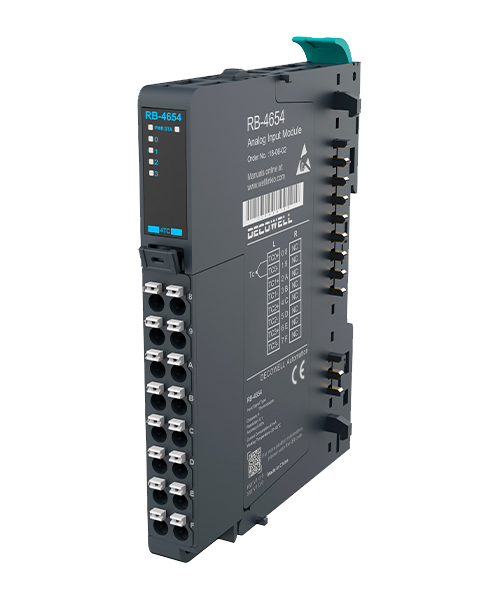

温度模块

RB-4654

订货号:
18-06-02

规格描述:4通道热电偶(TC)输入模块,支持K,J,T,E,N,S,R,B,C,默认K型

产品详情

资料下载

产品尺寸图

3D数据库

信号输入

信号类型:

信号电平:

单通道消耗电流:

端口防护(输入):

输入特性:

电气隔离:

信号输出

信号类型:

额定电平:

单通道额定电流:

端口防护(输出):

电气隔离:

一般参数

防护等级:

工作温度:

存储温度:

技术参数
产品名称4通道热电偶(TC)输入模块
电流消耗Max:36mA
输出通道数4
输入滤波可配置:0-3,默认值:1
支持传感器类型K、J、T、E、N、S、R、B、C、U、L、mV
温度范围mV电压测量/取决于每种传感器的测量范围  默认设置:K型:-100~+1370℃
分辨率0.1°C
转换速度340ms/4通道
精度0.5%(满量程)
隔离耐压现场侧和数字侧500V,通道间不隔离
断线检测有
过压保护支持
一般参数
尺寸规格12x100x77mm
重量80g
防护等级IP20
环境参数
工作温度/储存温度-20℃~55℃/-40℃~85℃
相对湿度5%~95%
