技术干货 | 德克威尔LS系列EIP协议模块在基恩士KV-STUDIO软件里组态操作，提高集成效率！
在工业自动化项目中，分布式IO的高效组态与稳定集成，直接影响系统响应速度与可靠性。面对多协议设备协同，如何快速实现配置与通信，是工程师常见的实战挑战。
德克威尔LS系列EtherNet/IP协议模块与基恩士KV-Studio平台结合，可构建灵活可靠的分布式IO控制系统。本文将逐步解析LS-EI在KV-Studio中的组态流程，助你提升集成效率，快速落地项目。
/01

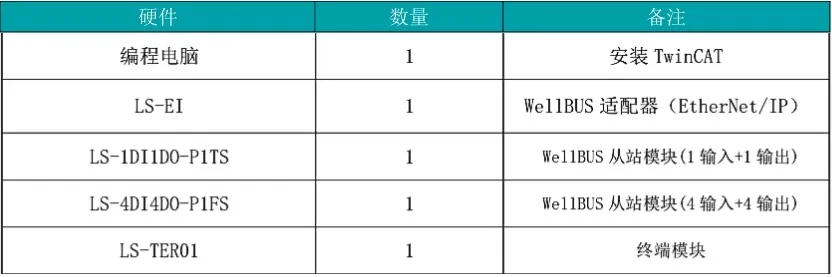

硬件配置
/02

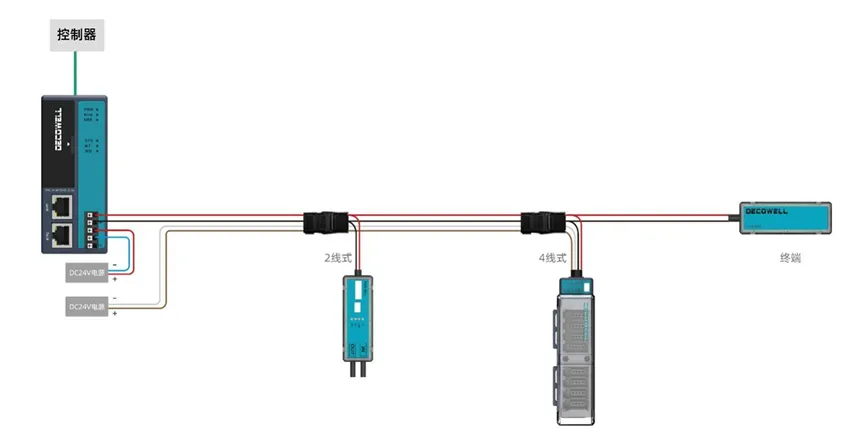

网络拓扑图
/03
从站参数设置
通过USB数据线将LS-EI适配器连接到电脑，通过WellBUS上位机软件配置从站参数。
从站模块出厂站号都为0，配置多个从站的时，可以逐个配置，也可以一次性全部扫描出来配置。
1、配置LS-1DI1DO-P1TS 参数(只挂载这一个从站模块)

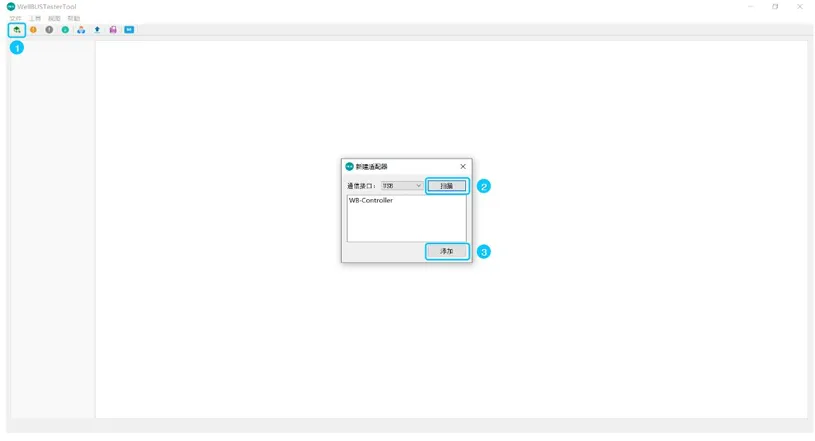

打开WellBUS上位机软件，点击左上角新建工程，扫描设备，添加到项目中，如图所示。

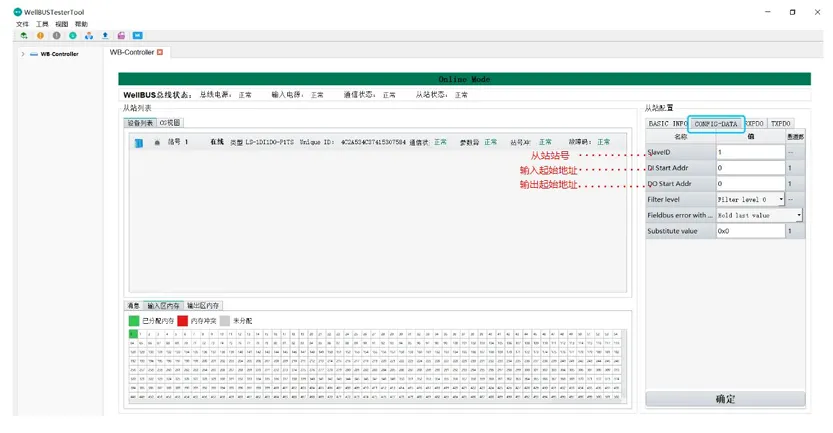

添加完成后，会把当前连接的从站读取上来，配置从站站号、输入输出的地址。

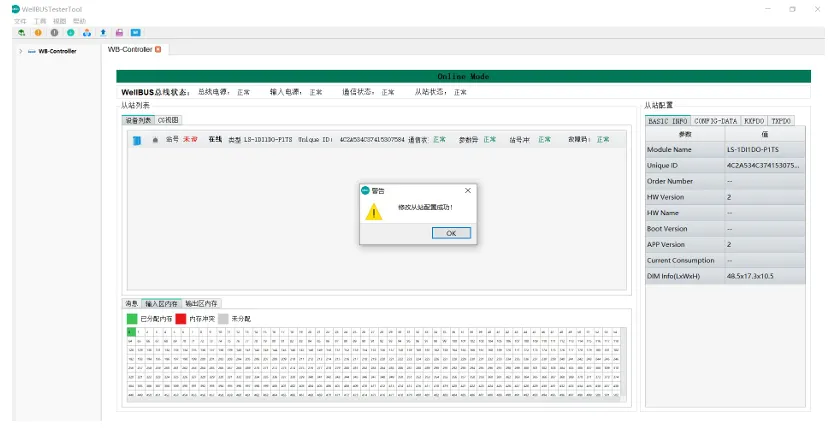

修改站号为1，输入起始地址为0，输出起始地址为0，点击确定，弹窗修改成功。（LS-1DI1DO-P1TS 为 1 输入1输出模块，输入通道地址为0，输出通道地址为0）
2.配置LS-4DI4DO-P1FS 参数

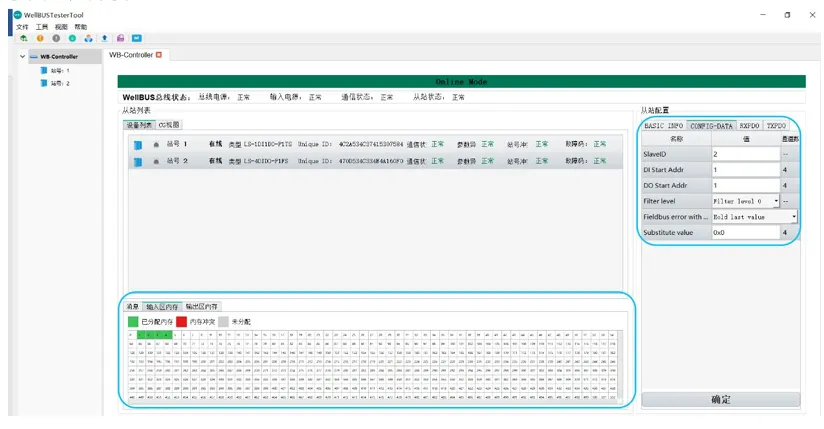

硬件插入LS-4DI4DO-P1FS 从站模块，配置从站站号为2，输入起始地址为1，输出起始地址为1，点击确定写入数据。（LS-4DI4DO-P1FS为4输入4输出模块，输入通道地址为1-4，输出通道地址为1-4）
注：下方地址分配表中可以查看到已分配的地址数据，不能冲突，建议模块地址连续排列，使用时更方便。
3. IP 地址设定

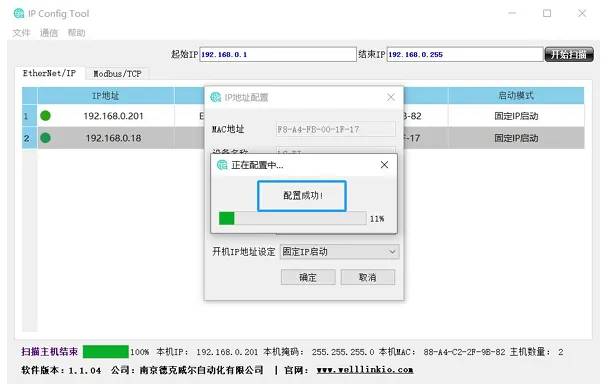

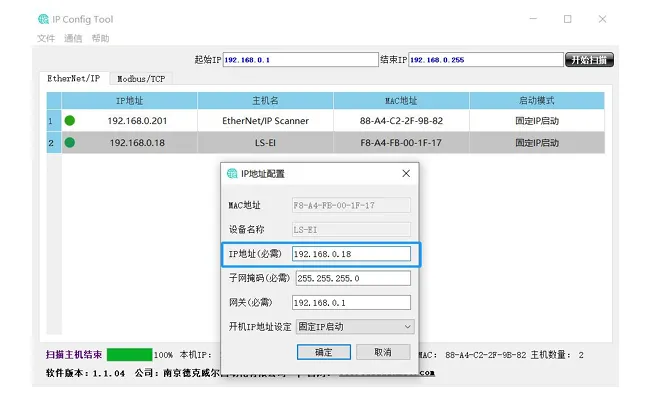

打开IPConfigTool，选择EtherNet/IP，点击开始扫描，扫描完成之后，双击选择LS-EI设定IP地址。
输入需要设定的IP地址，点击确定，等待配置成功。
/04

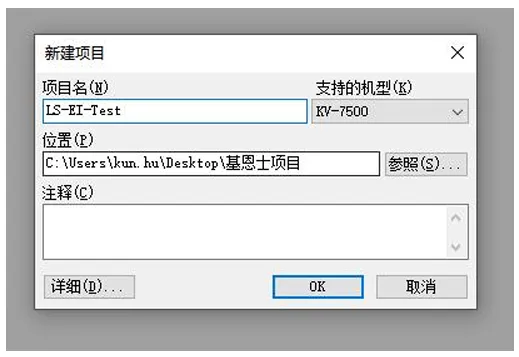

新建工程
/05
EDS文件安装

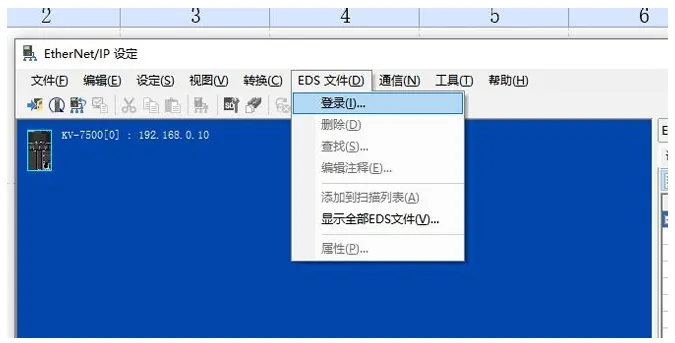

选择EDS文件框中的登录选项

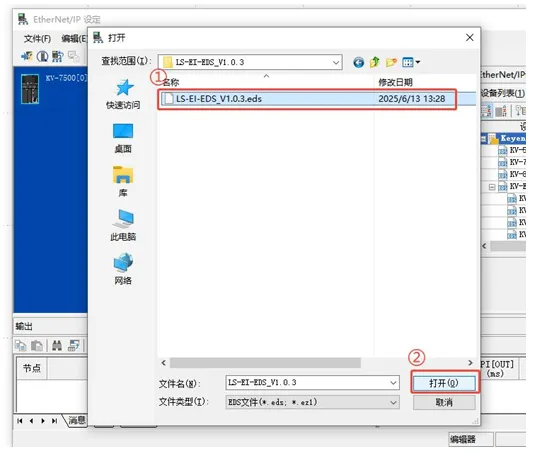

找到所存放EDS文件的文件夹，打开即可
在右侧设备列表中即可看到LS-EI设备
/06
添加设备
自动扫描设备

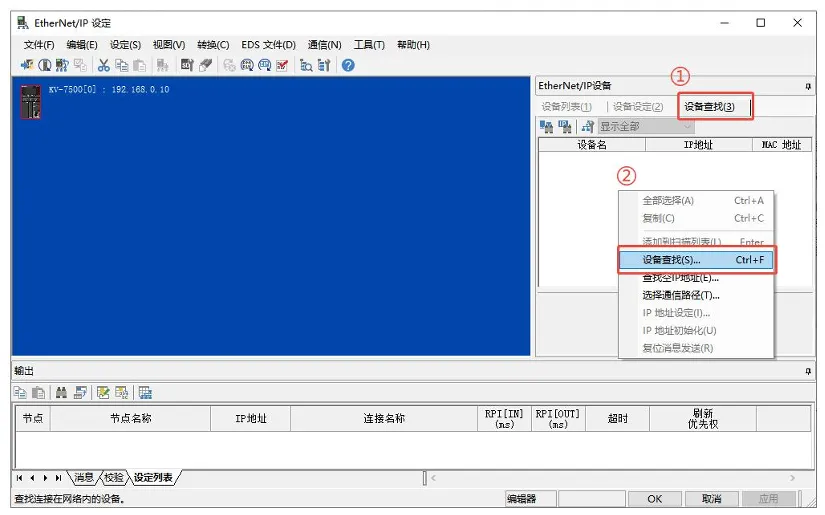

选择设备查找选项，右击空白区域选择设备查找

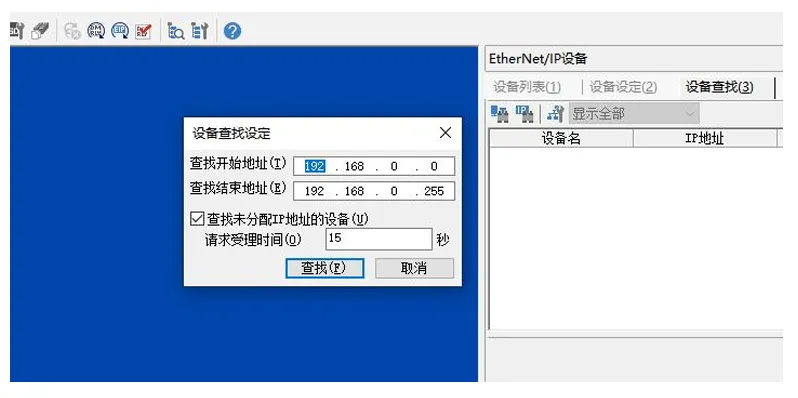

设定查找的地址范围（查找主站IP地址），点击查找

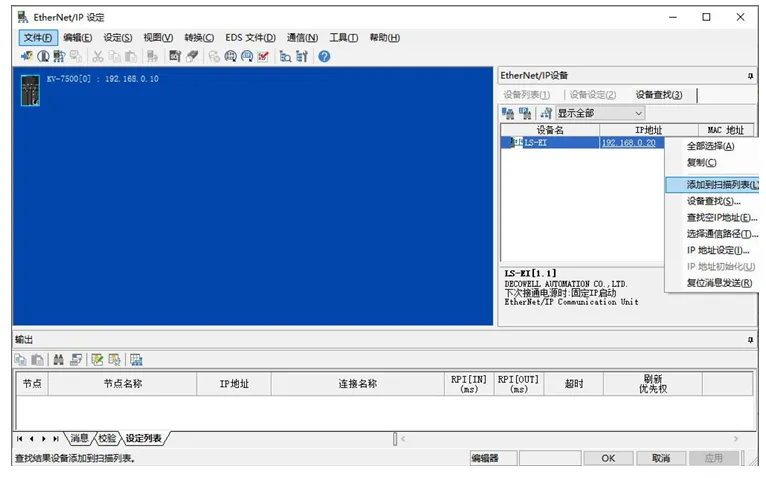

查找到设备，右击选择添加到扫描列表。

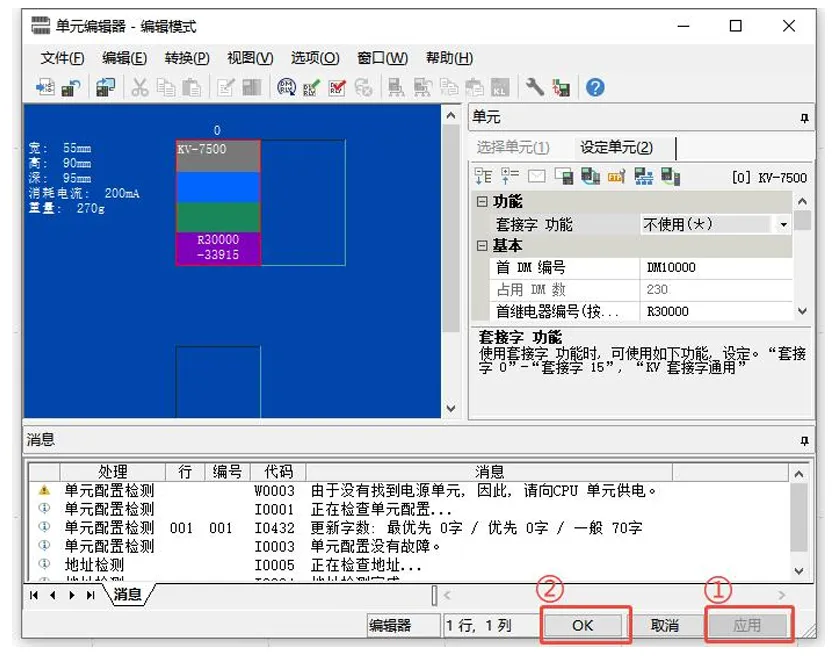

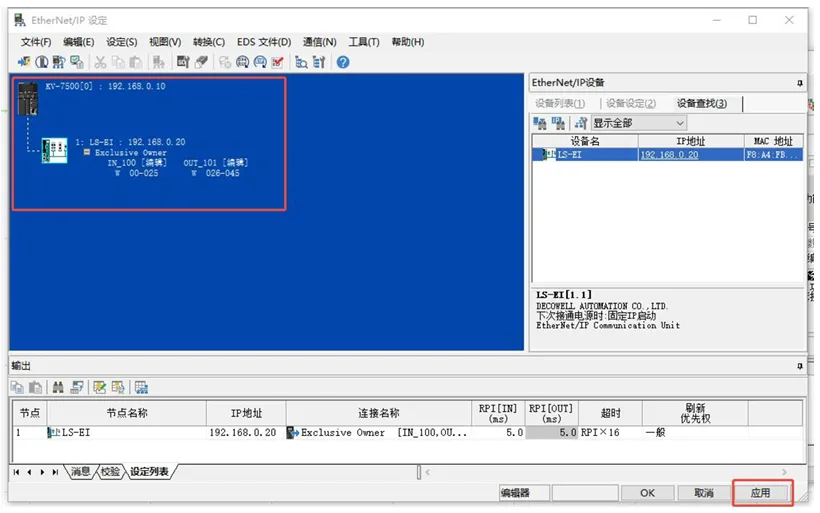

添加成功后点击应用，点击ok
完成上一步后，选择应用，点击ok。
手动添加设备

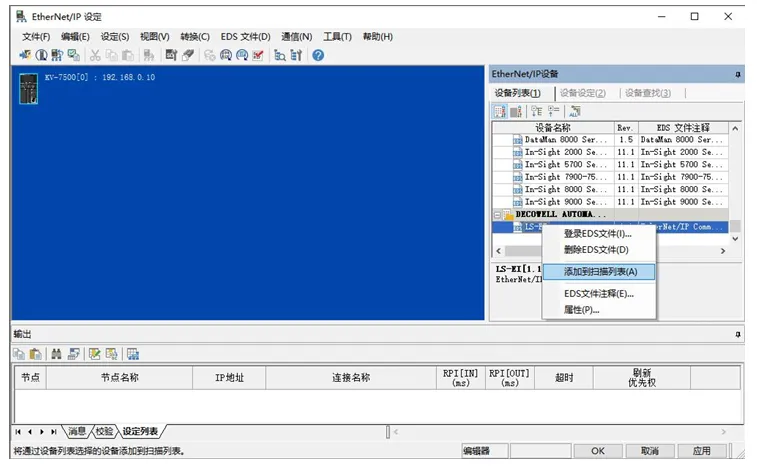

在设备列表里面选择添加过的LS-EI设备，右击，添加到扫描设备

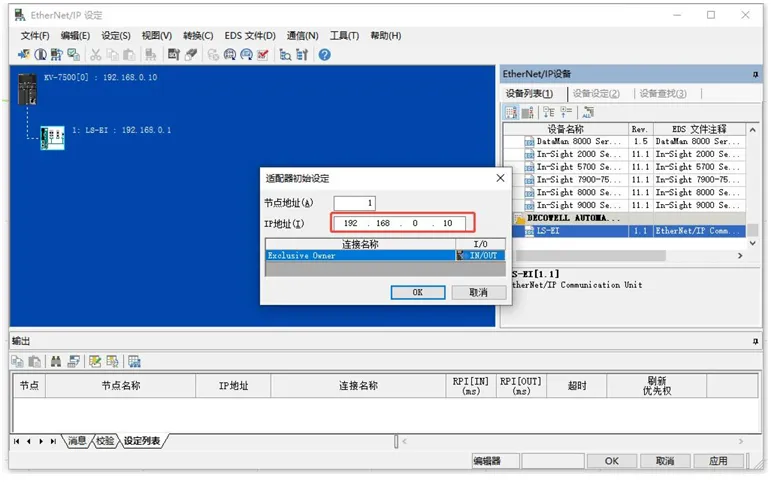

输入正确的主站IP地址

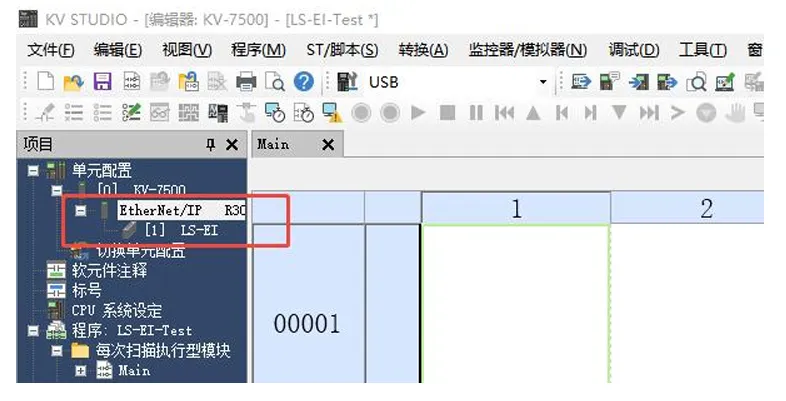

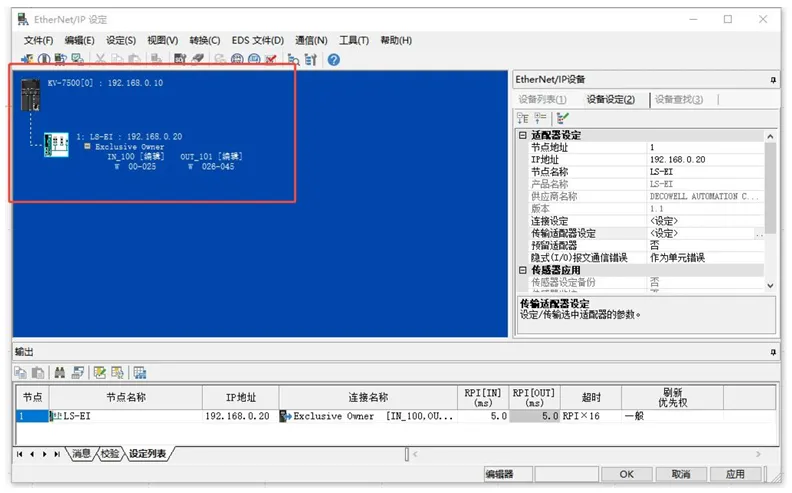

添加成功，应用保存即可
德克威尔始终致力于为工业自动化提供可靠、简洁、高效的组件与解决方案。LS-EI系列正是这一理念的体现，助力工程师快速构建灵活可靠的IO系统。
