01、锂电池包膜工艺

锂电池包膜通过对电池外表面进行区域划分包膜区域，对电池的第一包膜区域中的绝缘膜重叠部分的绝缘膜进行加压处理，减小绝缘膜重叠部分的高度差，进而对第一包膜区域的绝缘膜进行表面能活化处理。

在第一包膜区域的绝缘膜上涂覆胶水，对胶水进行固化处理，这样可以对电池外表面起到一定的保护作用，能够进一步地提高电池的绝缘性能，满足电池绝缘性能的要求，提高电池的使用安全性。

02、德克威尔远程I/O在锂电池包膜机的应用

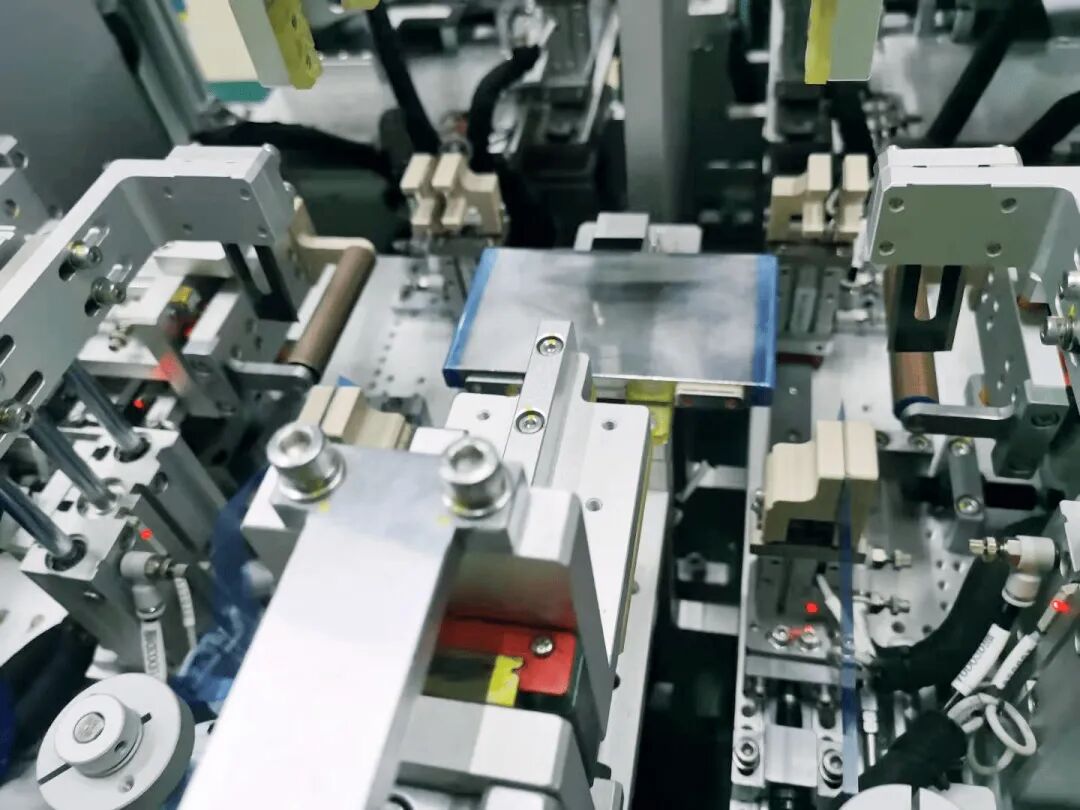

包膜机的生产过程是由取料、贴膜、短路检测、下料等几部分组成的。

该系统搭配的是德克威尔EX卡片式IO模块，扩展输入输出点数，其中输入信号包括：启动、停止、急停、取电芯电机前限、取电芯电机原点、取电芯电机后限、取电芯电机报警、贴膜好坏检测、短路检测、光电开关检测气缸是否到位、传感器检测每次贴膜的胶带是否贴在电芯上。

输出包括：取电电芯电机正反转、下料电机正反转、贴胶带真空电磁阀、短路检测气缸电磁阀等。

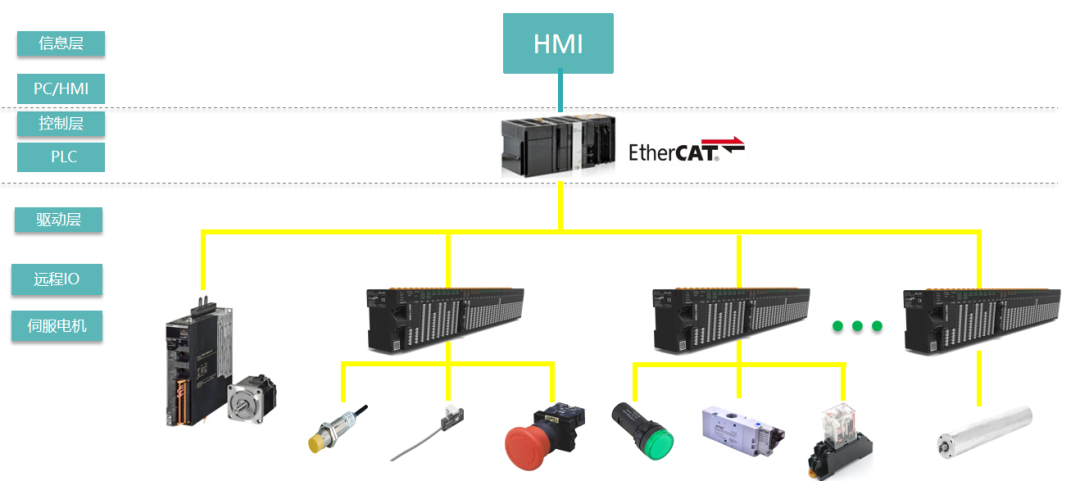

03、系统拓扑图

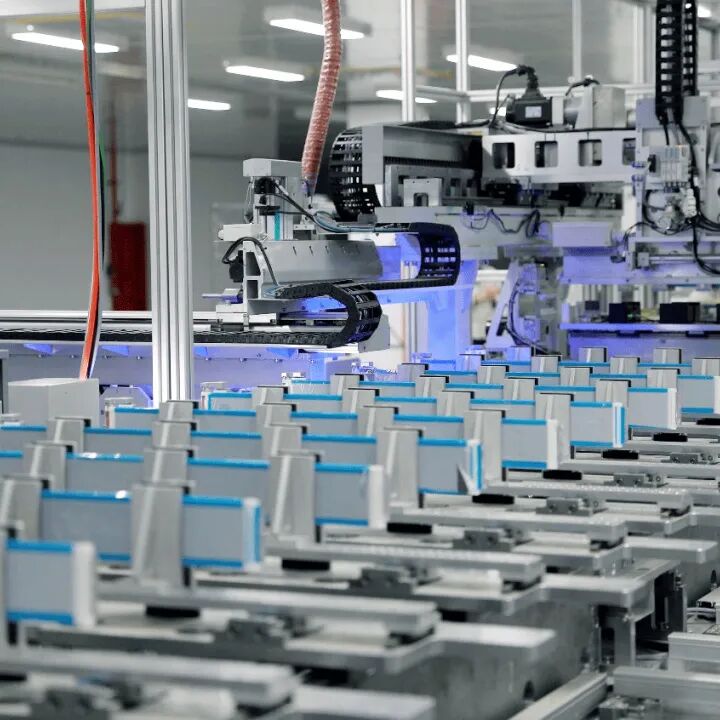

该设备主要应用于锂电池的发挥着工艺阶段，其中还包括锂电池绝缘检测和漏电检测等检测工艺流程。

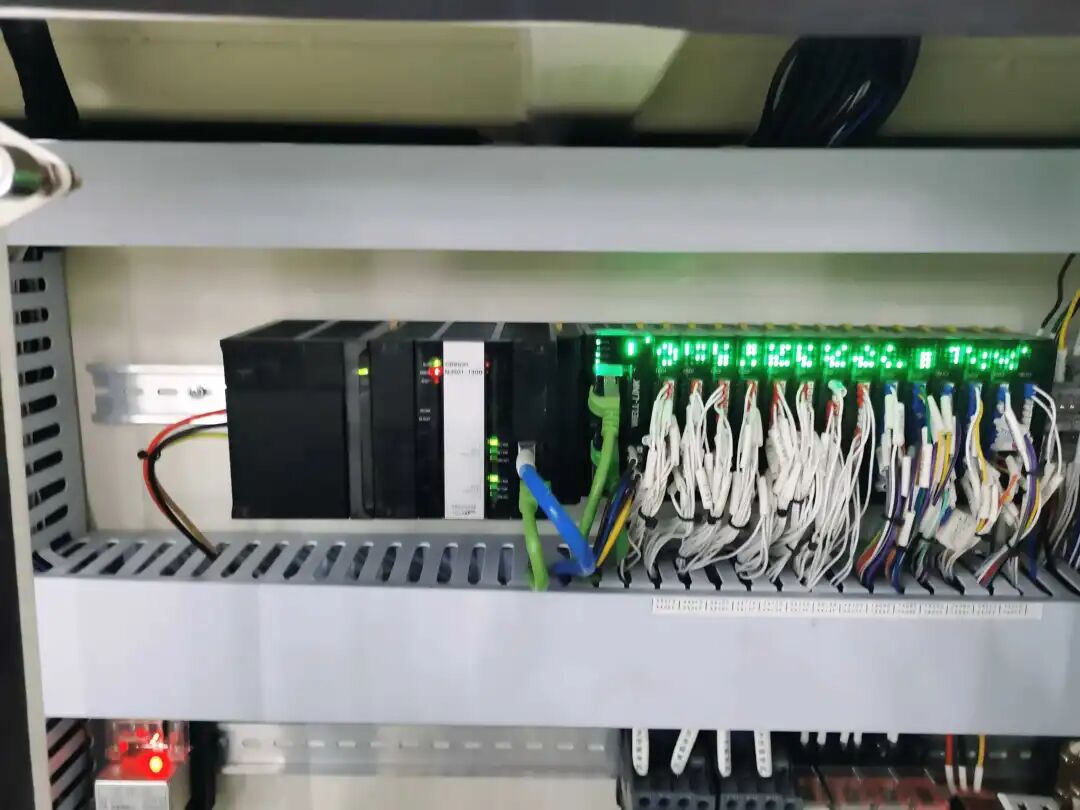

使用欧姆龙NJ501控制器主站，搭配德克威尔EX-1100卡片式远程IO，用于控制工厂内生产任务环节分配，采用双线镜像生产，产品出产效率得到了极大提升。

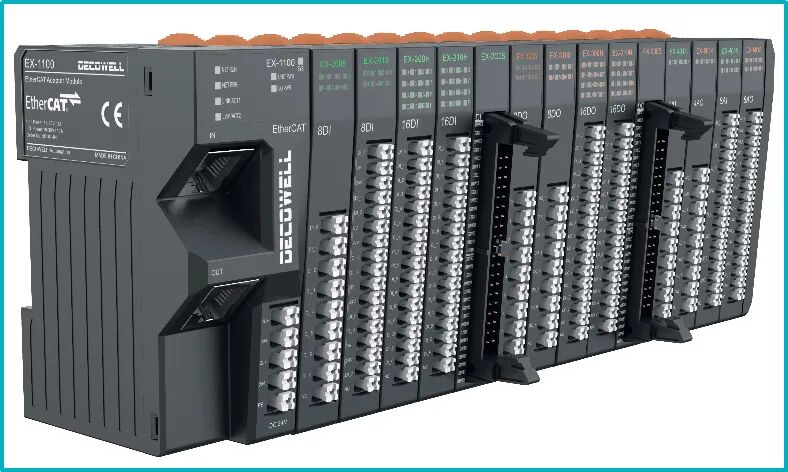

04、德克威尔EX系列远程IO

产品特点：

1. 通信稳定，响应快，操作便捷，效率高；

2. 总线协议丰富，支持多种通讯协议，例如：EtherCAT、PROFINET、DeviceNet、CC-Link、 EtherNET/IP、Modbus-RTU、CC-Link IEF Basic等；

3. 信号类型丰富，可满足工厂自动化与过程自动化控制。支持数字量、模拟量、温度模块、编码器模块、自由通讯模块；

4. 结构紧凑，模块体积小，单个IO模块最大支持32数字量信号点；

5. 扩展能力强，单个适配器最大可扩展32片IO模块，耦合器扫描速度快；

6. 简单易用，标准DIN35导轨式安装，直插式端子，免工具安装。
