/01

耦合器类型

是否可拓展

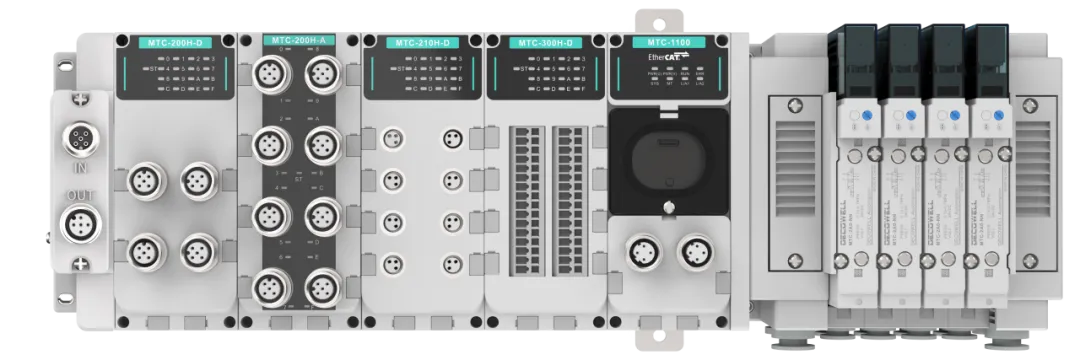

紧凑型：若客户的应用空间有限，追求体积小巧、安装简便，MTC 系列的紧凑型是绝佳之选。其紧凑设计，能轻松适配狭窄空间，快速完成安装，节省时间与精力。

（可拓展型）

/02

通讯协议

EtherCAT、Profinet

目前MTC 系列阀岛支持 EtherCAT 和 Profinet 两个协议。

EtherCAT：以高速实时性著称，数据传输快，响应时间短，适用于对控制精度和速度要求极高的场景，如高速分拣设备、精密装配生产线等，能确保设备快速准确地执行指令。

Profinet：在工业以太网领域广泛应用，兼容性强，易于与其他 Profinet 设备集成，在大型自动化工厂中，可方便地融入现有的网络架构，实现设备间稳定可靠的通信。

/03

电源接口

M12、7/8

电源接口方面，MTC 系列提供 M12 或者 7/8 接口供客户选择。

M12 接口：小巧紧凑，防护性能良好，适用于空间有限且对防护等级有一定要求的环境。

7/8 接口：能承受更大的电流，连接更为牢固，在一些对电源稳定性要求高、电流负载较大的场合表现出色，比如大型气缸驱动的设备。

客户可根据实际项目中的电源供应情况、设备布局以及对接口可靠性的需求，合理挑选电源接口类型。

/04

电磁阀系列

按大小区分

电磁阀系列按大小区分，目前常见的 2 系列对应 15 毫米宽的阀体，流量可达500L/min，能满足多数常规工业应用，如小型气动工具、普通气缸控制等。

后续德克威尔还将持续推出 1系列、3 系列，如 18 毫米阀体，以适应更复杂、对流量和压力要求更高的场景，例如大型机械设备的气动控制系统。

选型时，需依据实际工作中的压力、流量需求以及安装空间，确定合适的电磁阀系列。

/05

配件选择

供气、出气

供气位置：供气位置有左边、右边和两端三种选择。当客户在上一步选择的电磁阀达到 15 片及以上，对供气要求提高，此时双侧供气能确保供气稳定、均匀，满足设备高效运行需求；若电磁阀数量较少，单侧供气即可。

供气口与出气口尺寸：确定供气位置后，需选择供气口尺寸。而出气口尺寸，本文以 6 毫米为例，客户可根据连接的气管规格、实际流量需求进行调整。

出气方向：鉴于目前配件尚未完善，默认选择测出气。随着产品更新，未来可能会有更多出气方向选择供客户适配不同设备布局。

安装方式：阀岛安装方式有螺钉直接安装和定导轨安装两种。螺钉直接安装稳定性高，适用于固定位置、对震动要求严格的设备；定导轨安装则便于后期维护与调整，在需要频繁对阀岛进行位置变动或检修的场景中更为实用。
