问题背景

通讯异常 客户急寻解决方案

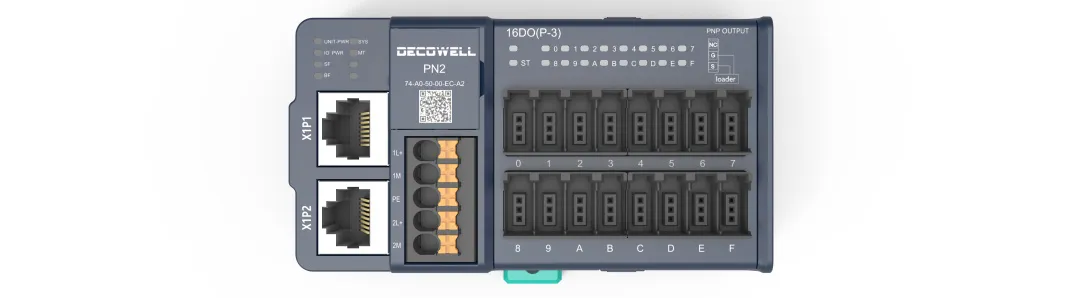

客户现场在使用西门子 PLC S7-1200 系列完成 RS-PN2 模块的组态工作后，当切换至工控机内的 S7-1507S 运行系统（虚拟 PLC）进行组态时，发现设备之间无法正常通讯。

为确保工控机 S7-1507S 运行系统（虚拟 PLC）组态 RS-PN2 模块能正常通讯且功能正常，德克威尔技术团队迅速响应，开展现场验证工作。

/02

排查过程

1.复现问题，锁定异常

德克威尔工程师第一时间到达客户现场，通过实际操作，成功复现了使用工控机 S7-1507S 运行系统（虚拟 PLC）组态 RS-PN2 通讯不上的现象。

借助 TIA Portal 软件进行检查，在确认 PLC 正常运行的情况下，依然存在通讯不成功的问题，这一情况与客户反馈完全一致。

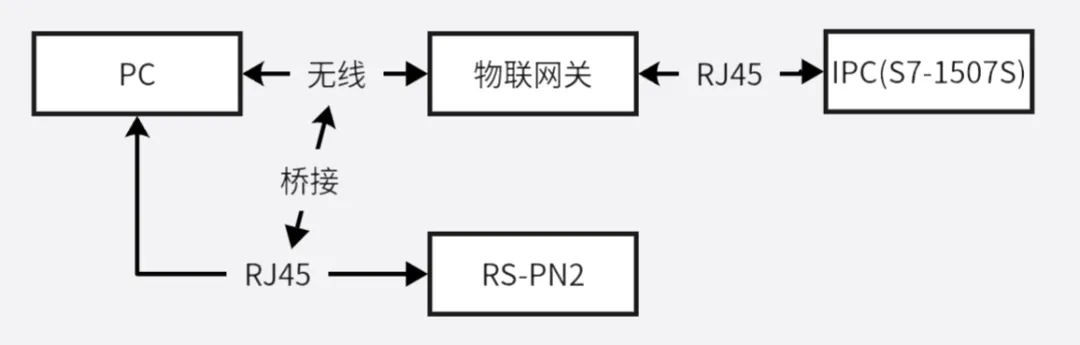

（现场拓扑图）

2. 调整拓扑，排除可能

为进一步确定问题根源，技术人员尝试跳过一级网关进行验证。

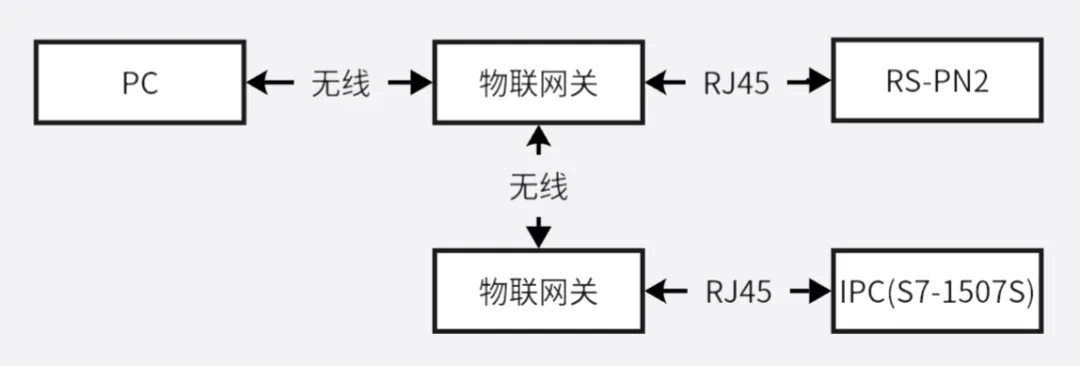

（调整后的拓扑）

调整后的拓扑结构下，虽然可以扫描到模块并将其添加到 TIA Portal 工程项目中，但下载在线后依然无法实现通讯。这一结果让技术人员开始怀疑网关存在问题，于是计划进一步尝试跳过网关，让模块直连工控机进行验证。

3. 多方协作，找到关键

因工控机在管控区，经客户领导协助排查，发现内网防火墙未将 RS-PN2 模块添加至白名单，导致通讯拦截。添加白名单后，通讯恢复正常，功能运行良好

/03

经验总结

避免此类问题 保障通讯稳定

1.技术可行性确认：

经过此次验证，明确了工控机 S7-1500 运行系统（虚拟 PLC）可以正常组态 RS-PN2 模块并稳定运行，功能完全正常，为后续类似项目提供了可靠的技术依据。

2.通讯失败原因剖析：

S7-1200 直连模块，工控机 S7-1500 运行系统走内网，内网防火墙限制是切换组态通讯失败主因。

/04

技术建议

1.当PLC通讯出现异常时，建议：

• 检查物理连接状态

• 确认网络拓扑是否变更

• 排查防火墙/安全策略设置

2.对于工业网络环境：

• 提前规划好设备白名单

• 建议在项目部署前完成网络安全评估

•
