FAE案例 | LS系列上位机扫描异常问题排查及解决方案
在工业自动化现场，设备通讯的稳定性直接影响生产效率。近期，德克威尔FAE团队成功解决了一起客户现场上位机扫描异常问题。
本文将详细分析问题原因、排查过程及解决方案，为类似场景提供技术参考。
/01
问题现象
扫描结果异常且不固定
客户反馈，使用德克威尔上位机扫描时，LS系列4入4出模块被错误识别为8入8出模块，且每次扫描结果不一致。
环境配置：
设备型号：LS-PN，SN码709010142520031
软硬件版本：SV 3.1.0 / HV 1.1.1
上位机：西门子1200（博途软件）

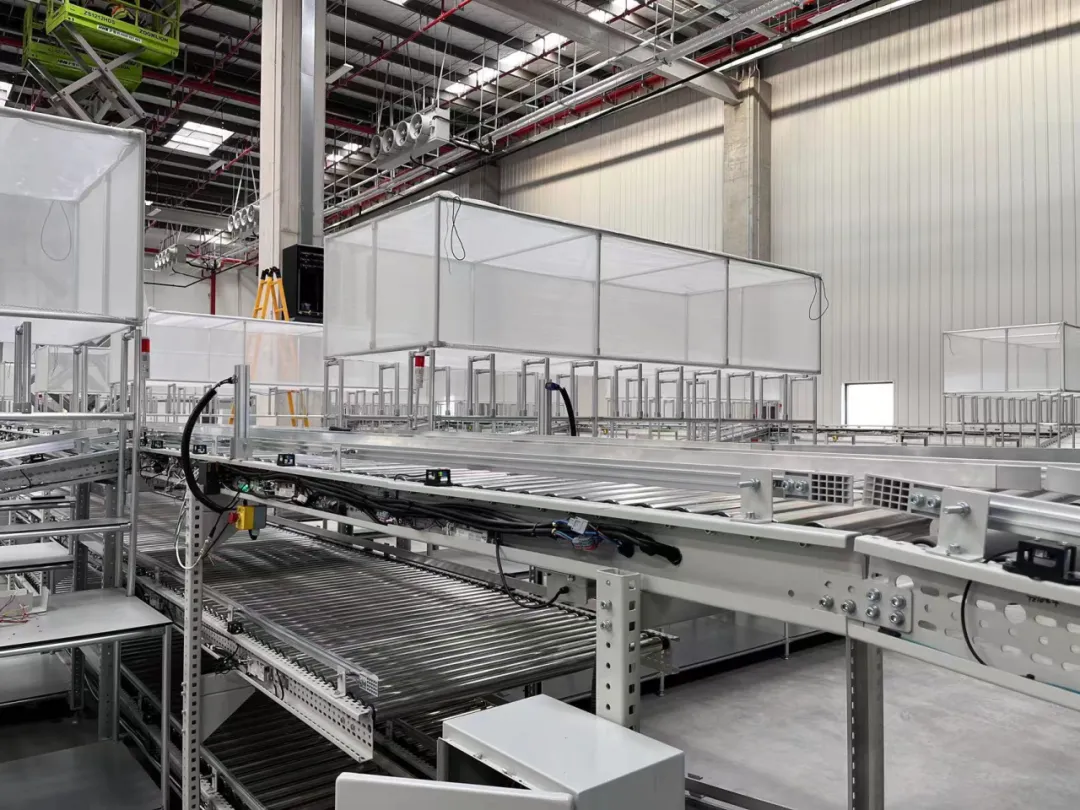

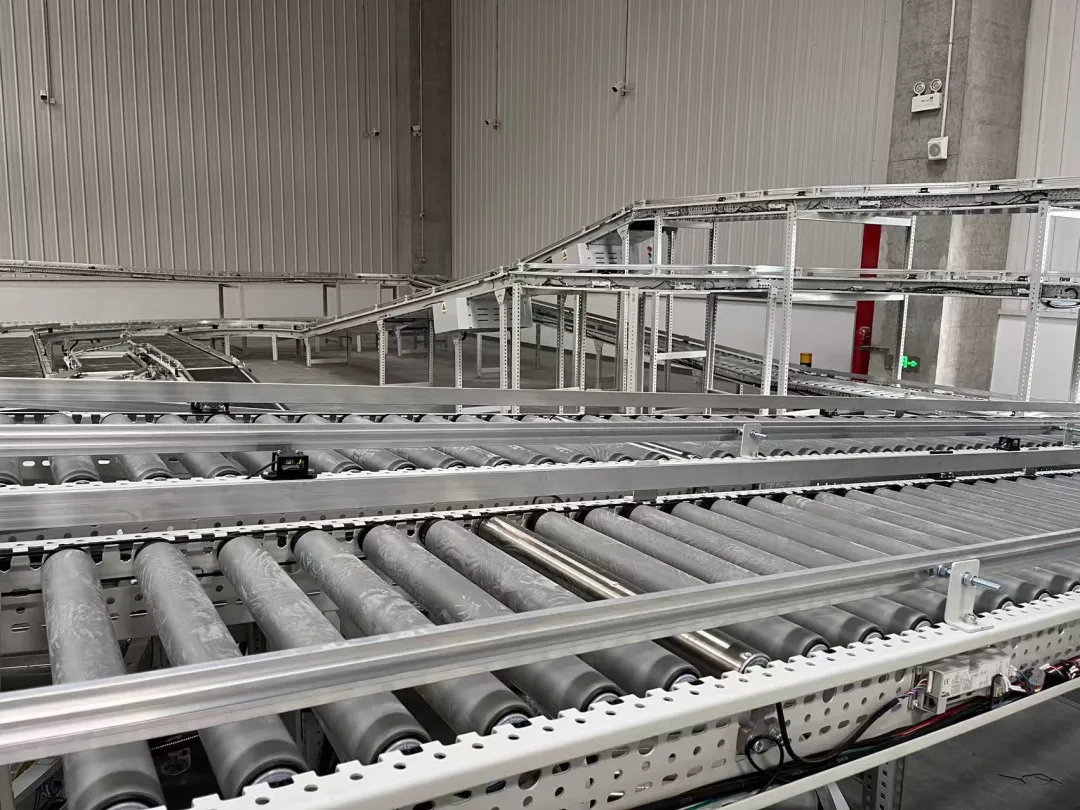

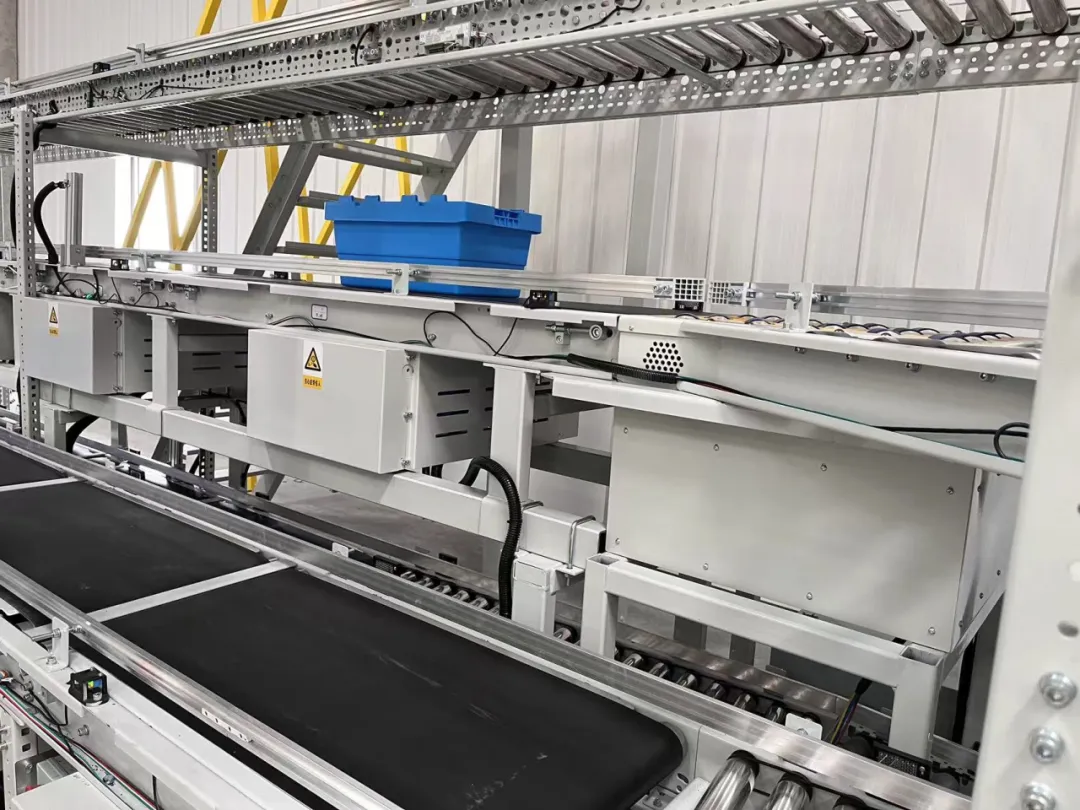

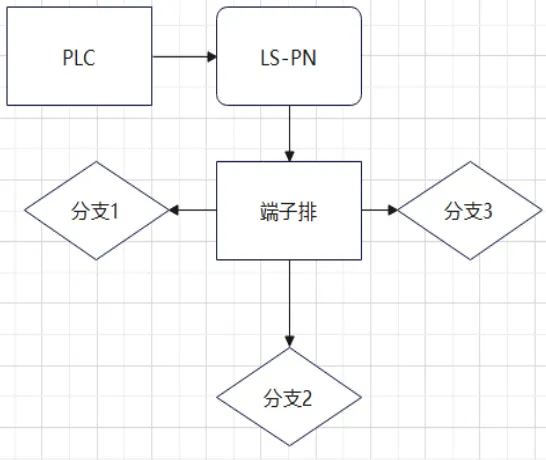

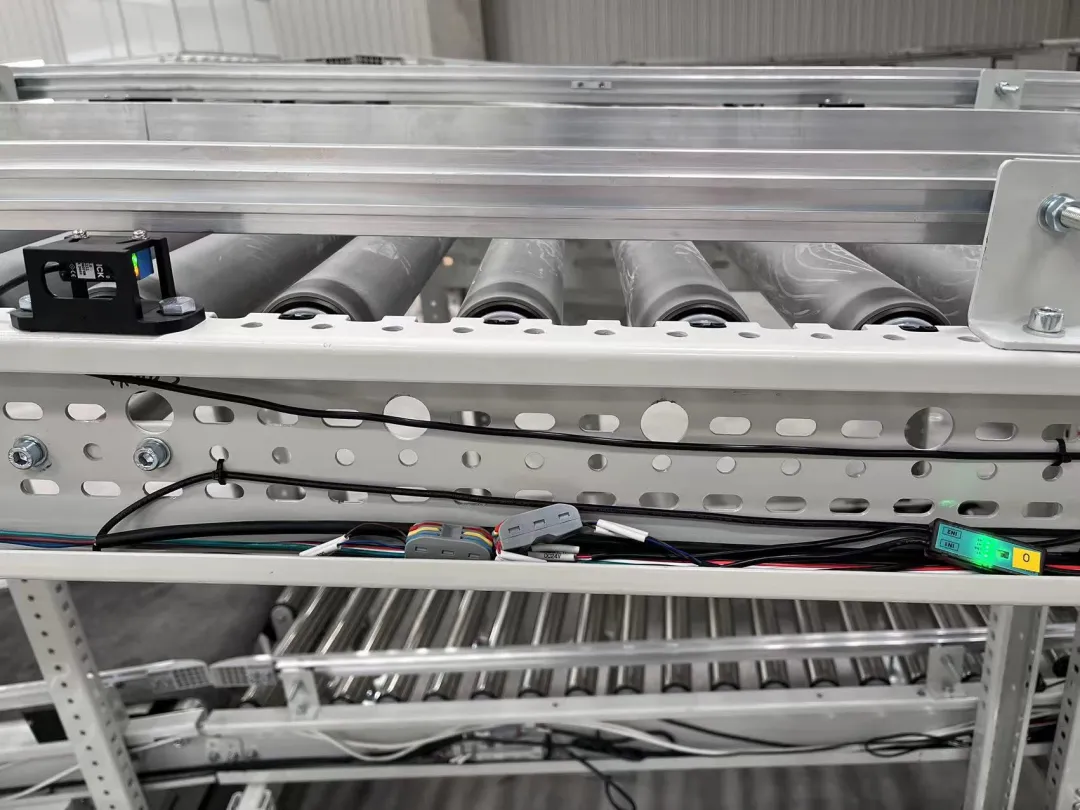

拓扑结构：三条分支线路，含多个2入和4入4出从站
/02
排查过程
逐步定位根本原因
1.初步测试：
经测试，单独连接任一分支时扫描正常，但三条分支同时连接时异常，工程师怀疑线体过长导致信号衰减，在端子排处加装中继后有所改善，但问题未彻底解决。
2.深入分析：
使用测试从站工具检测分支尾端，发现电压偏低且波形紊乱。确认现场使用0.75mm²四芯线（线序-+-+），与德克威尔标准线序（+--+）不符，影响信号传输。
3.功率验证：
经验证，适配器（DPDN）负载能力不足，三条分支总功率超出上限，导致扫描异常。
/03
解决方案
中继优化与功率分配
最终措施：
在分支中间位置加装中继器，分担部分功率。
效果验证：
上位机扫描恢复正常，模块识别准确。
三条分支的总功率通过中继合理分配，系统稳定性显著提升。
本次案例凸显了工业现场中拓扑设计、线缆规范及功率匹配的重要性。
技术小贴士：
长距离或多分支通讯建议使用中继器增强信号。
务必按规范选用线缆并核对线序。
定期检查适配器负载能力与从站功率匹配情况。
