工业现场中远程 I/O 的稳定通讯是设备高效运行的基础，今天，德克威尔就以RB-1110(PROFINET协议)为例，手把手教你完成基于TIA Portal的远程 I/O 组态与参数配置，实操细节全掌握！

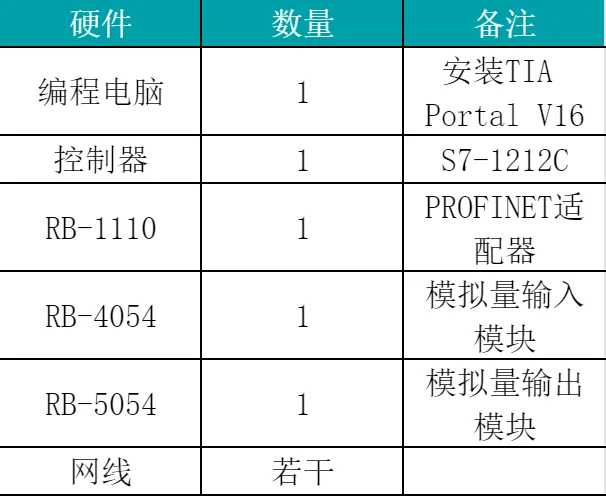

2.硬件配置

3.安装GSD文件

打开TIA Portal V16，菜单栏中选择“选项”>“支持设备描述文件（GSD）”。

4.新建工程与设备组态

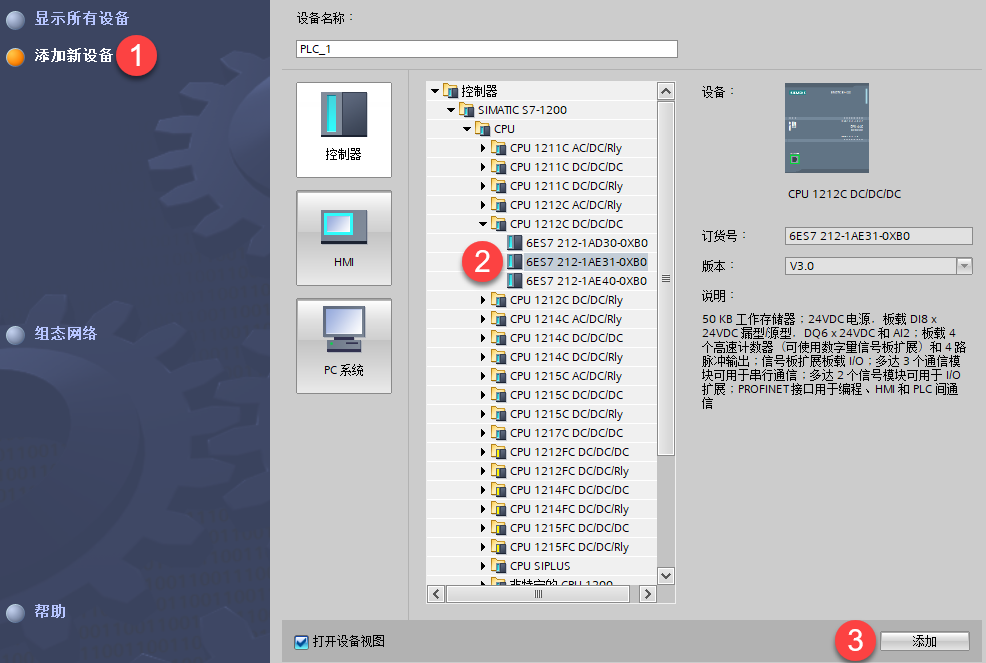

打开TIA Portal V16，选择新建工程并组态。

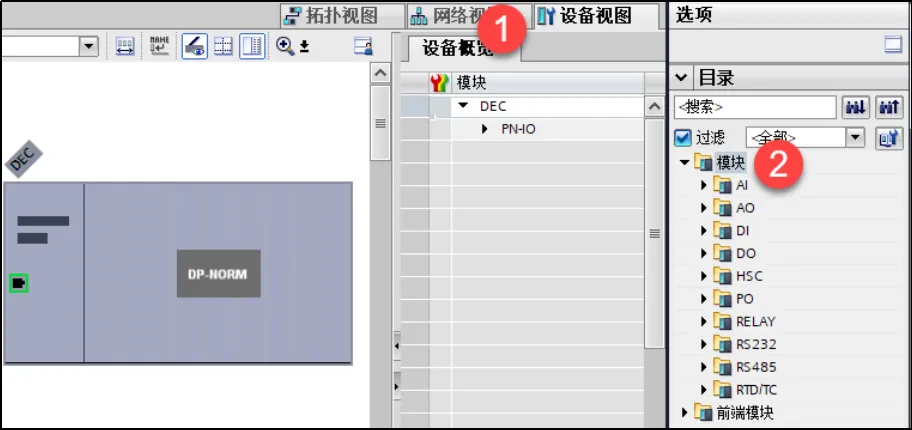

组态设备，在网络视图中展开硬件目录，并选择适配器，如图所示，双击适配器进入设备视图中组态I/O模块。

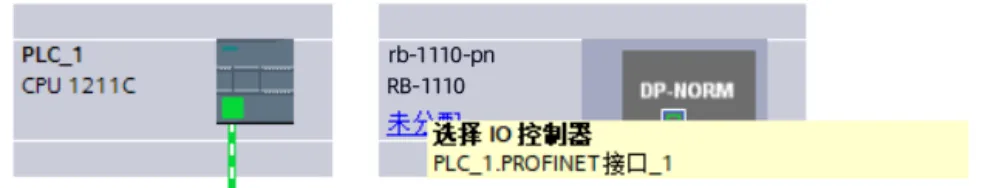

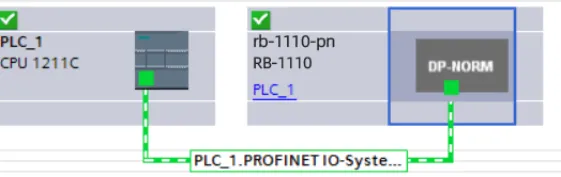

在网络视图中为IO分配控制器，鼠标单击IO模块中“未分配”，选择PLC_1.PROFINET接口_1,如图所示。

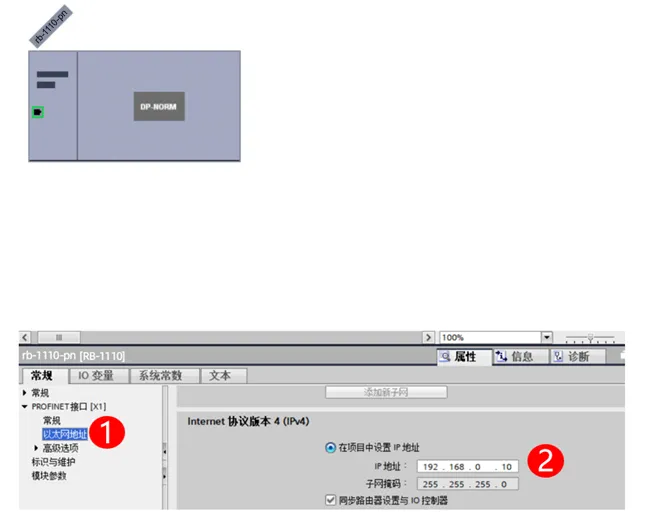

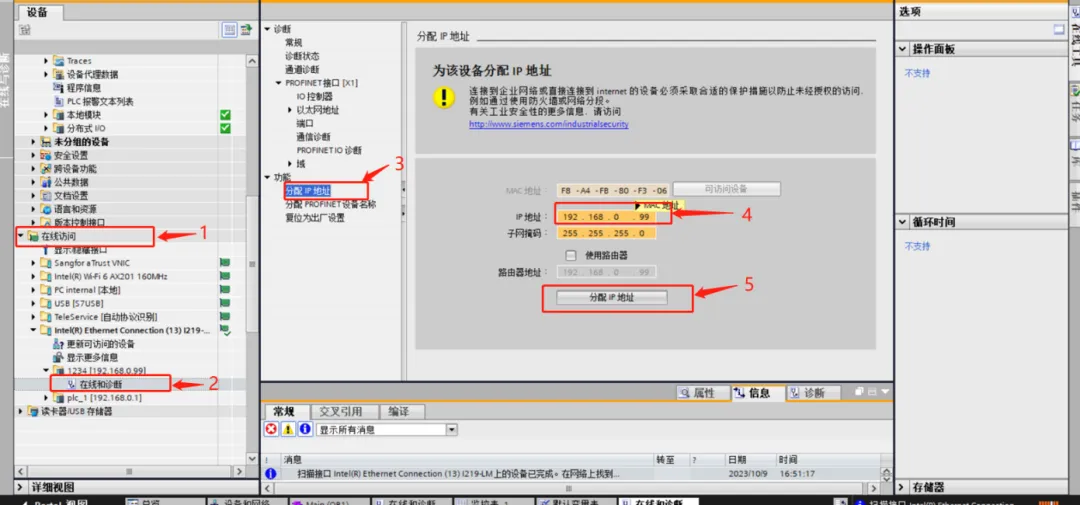

设置I/O模块的IP地址，在设备视图中，鼠标双击模块进入属性视图中，如图所示。

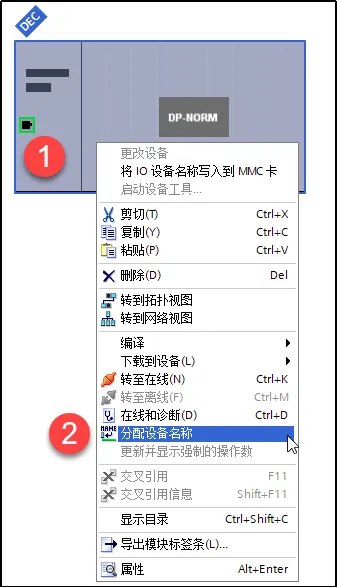

远程I/O模块分配设备名称，右键模块选择“分配设备名称”如图所示，选择接口类型以及更新列表并分配名称如图所示。

5.程序下载与设备监控

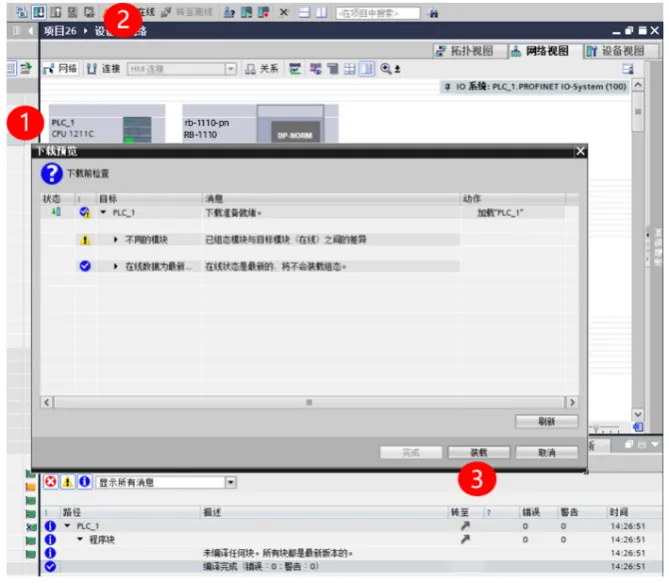

网络视图中选择所有设备并下载，如图所示，程序下载完成后启动CPU运行，并转至在线监控通讯是否正常，如图所示。

6.配置参数

(1)DI滤波参数配置

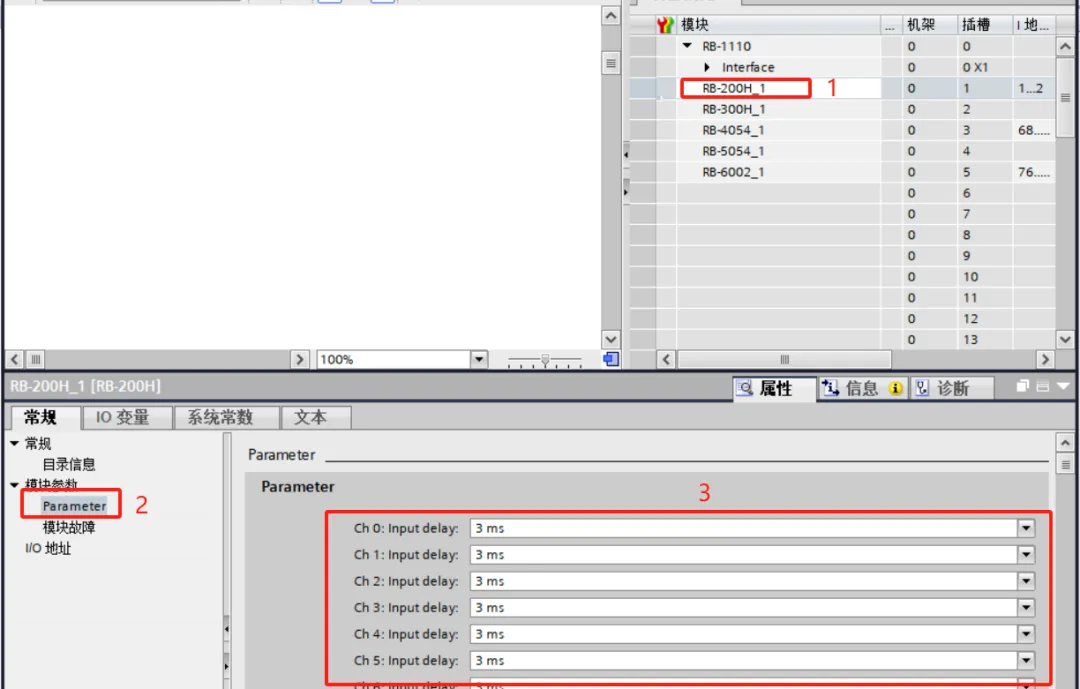

在设备视图中，双击插槽中的IO模块，在模块参数中选择“Parameters”，配置对应 DI 通道的滤波时间（默认 3ms），可配置范围 0.5-10ms。

(2) 总线通讯异常输出配置

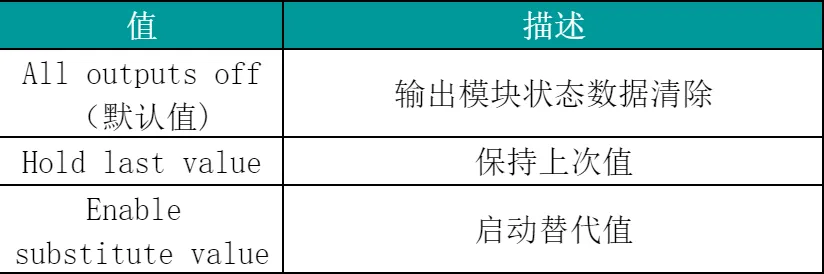

总线通讯异常时，DO/AO 输出值可有三种配置。

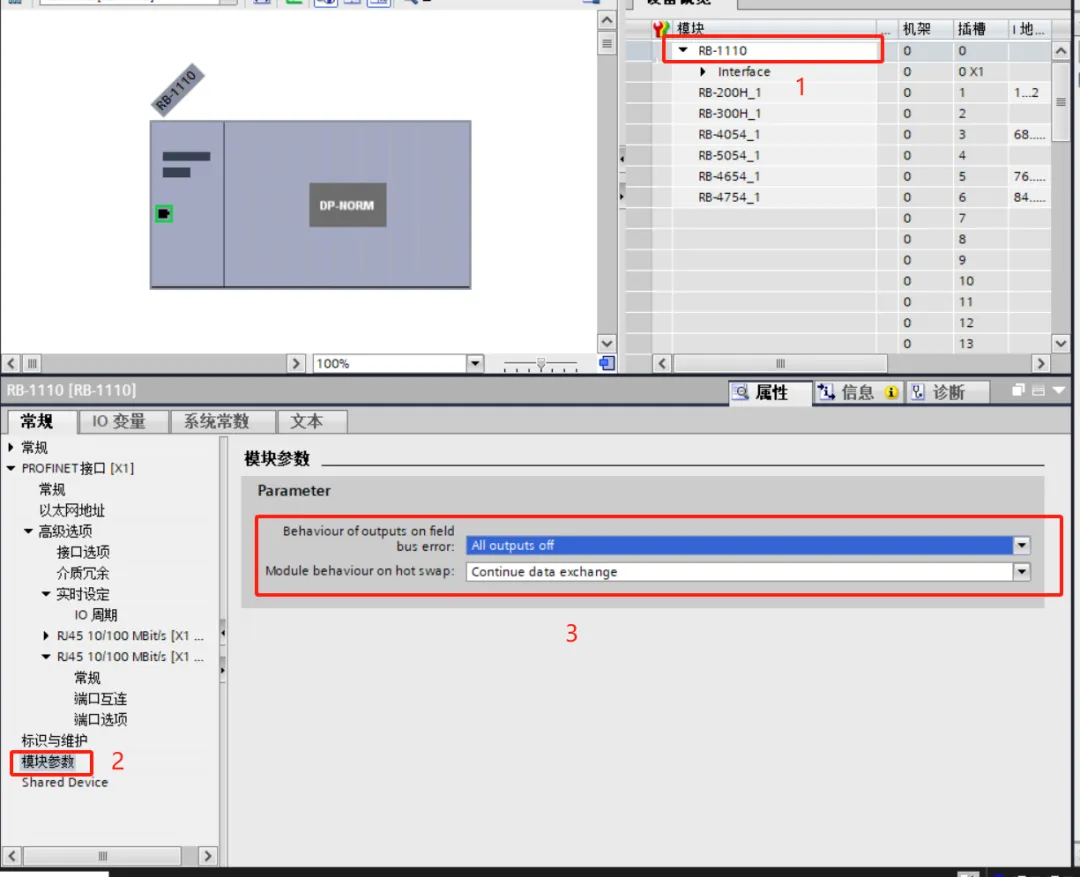

在设备视图中，双击适配器，在模块参数中点击“Behaviour of outputs onfield bus erro”。

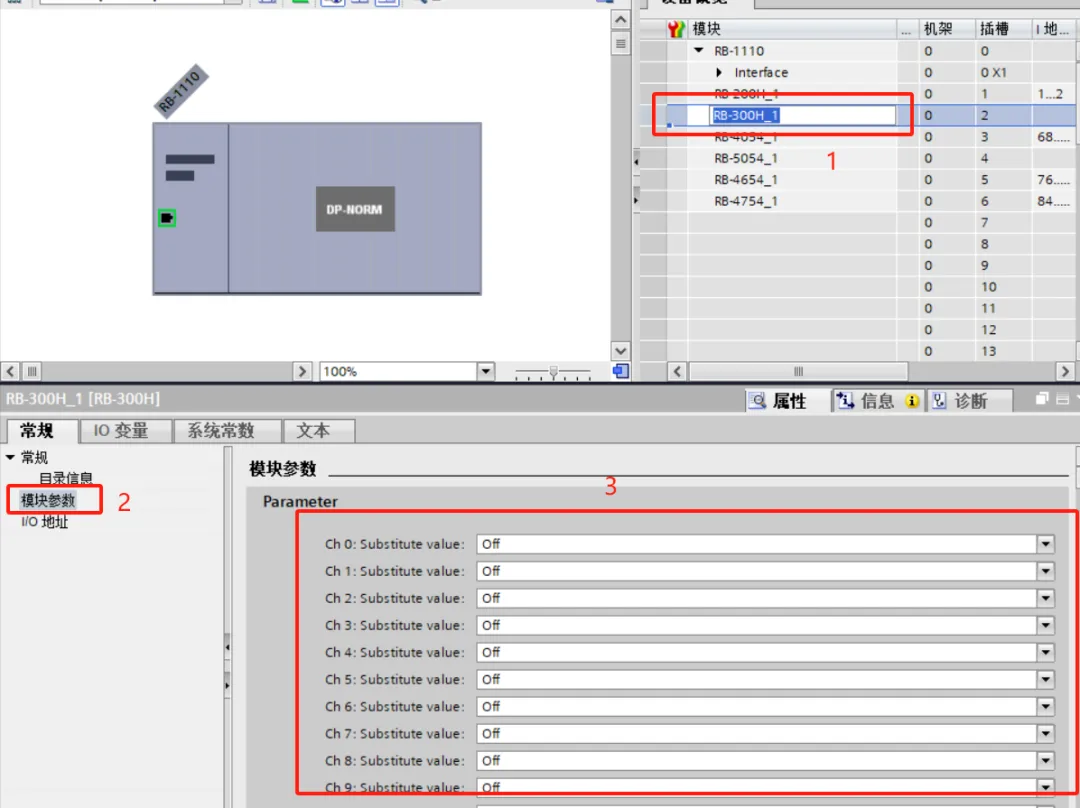

在设备视图中，双击插槽中的IO模块，在模块参数中配置对应通道替换配置，可配置值范围 on 或 off，默认值为 off。

（3）模块热拔插功能

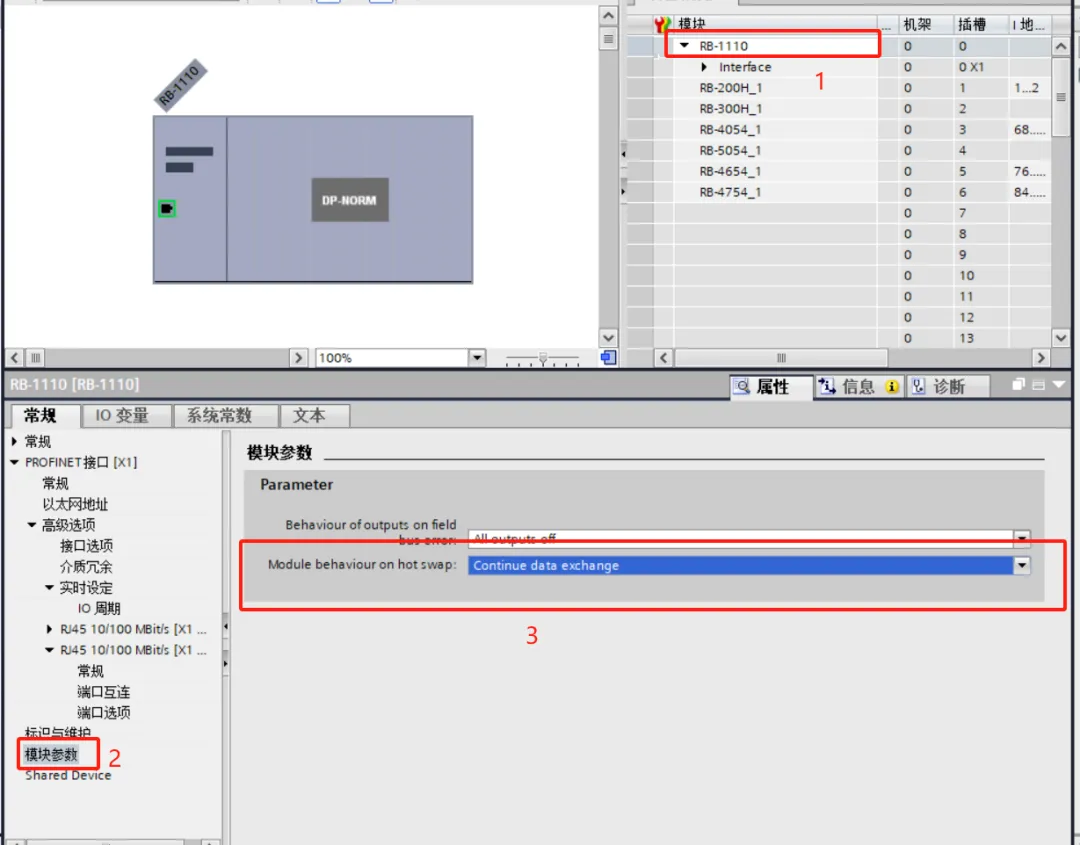

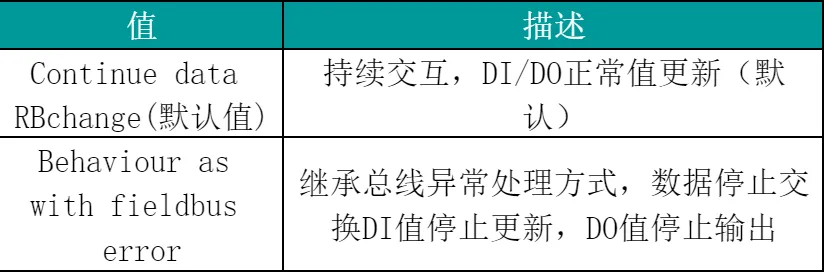

在设备视图中，双击适配器，在模块参数中点击“Module behaviour on hot swap”。

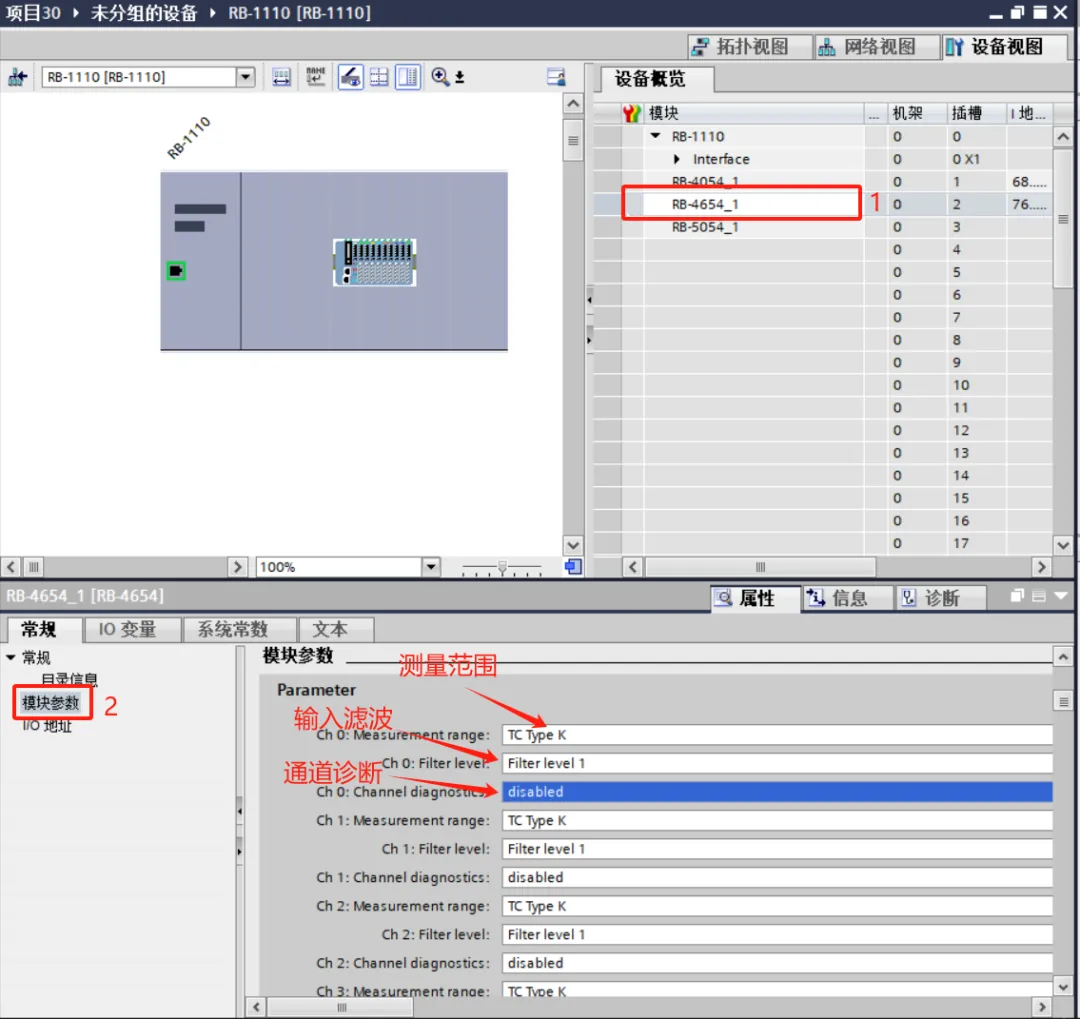

（4）模块模拟量参数修改

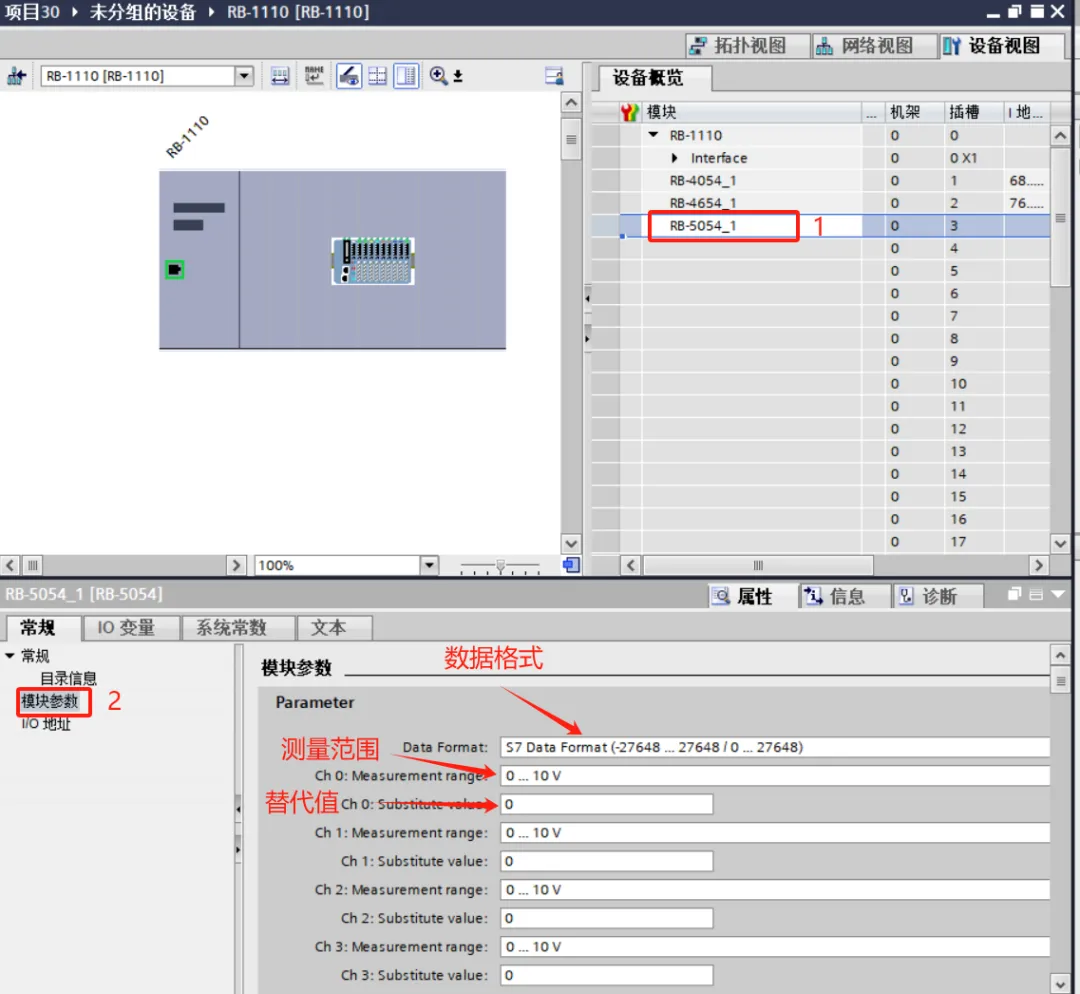

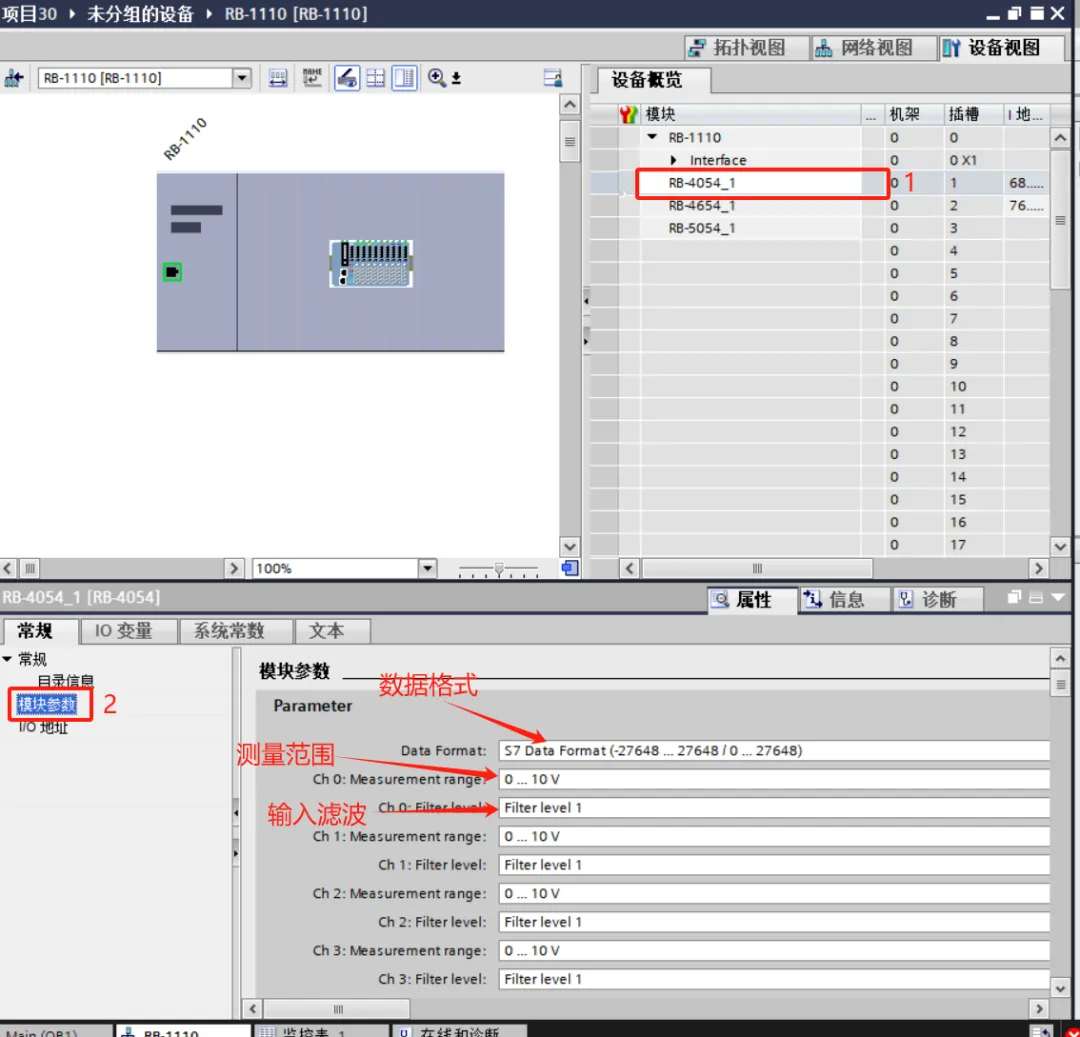

在设备视图中，点击需要修改参数的模块，在模块参数中更改模拟量的参数。

注:模拟量输出替代值需在适配器参数中设置

从组态到参数配置，每一步规范操作都是设备稳定运行的保障。德克威尔始终以专业技术赋能工业场景，关注我们，获取更多工业通讯解决方案与实操指南。
