技术干货 | 德克威尔RB系列EIP协议模块在基恩士KV STUDIO软件里组态操作，提高生产效率！
本文详解德克威尔 RB-1120 适配器与基恩士 KV-5500 PLC 的通讯配置，涵盖 IP 设置、文件拷贝及设备组态等关键操作，助力快速完成连接。
/01

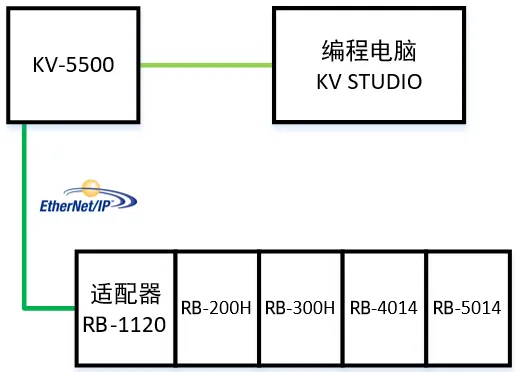

通讯连接图
/02

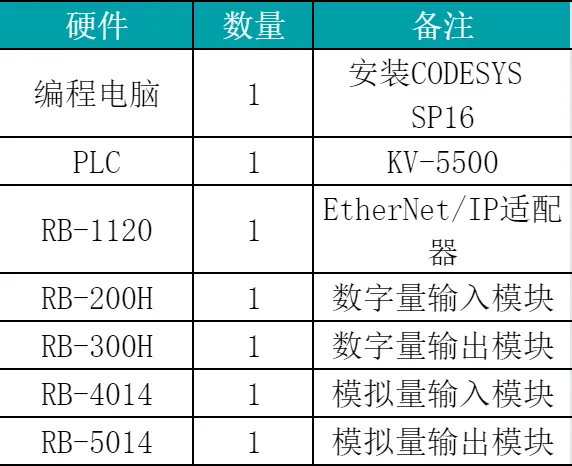

硬件配置
/02
硬件配置

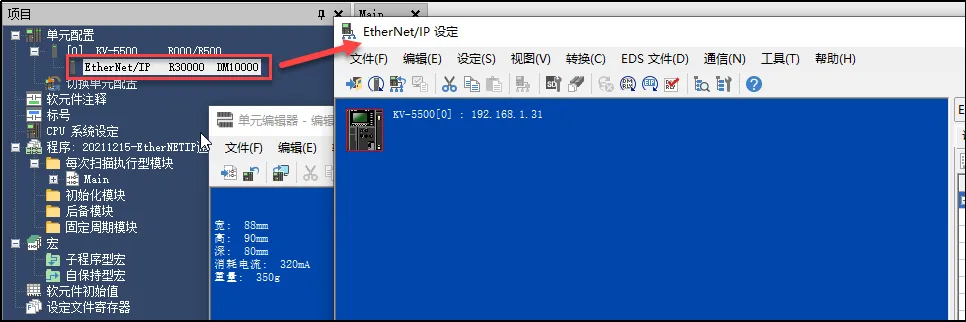

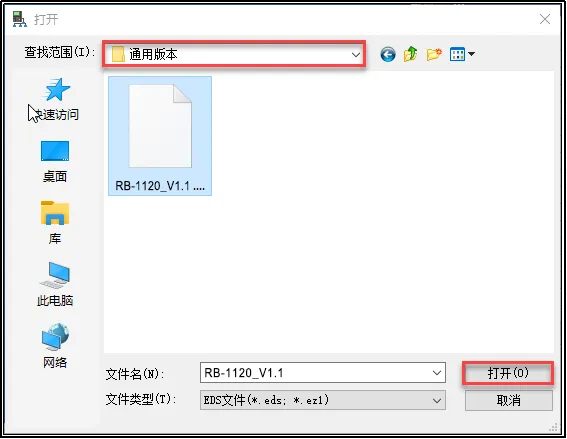

安装EDS文件，在EtherNet/IP设定窗口的菜单栏中选择“EDS文件”>“登入”，打开EDS文件夹中“通用版本”>“RB-1120”,如图所示。

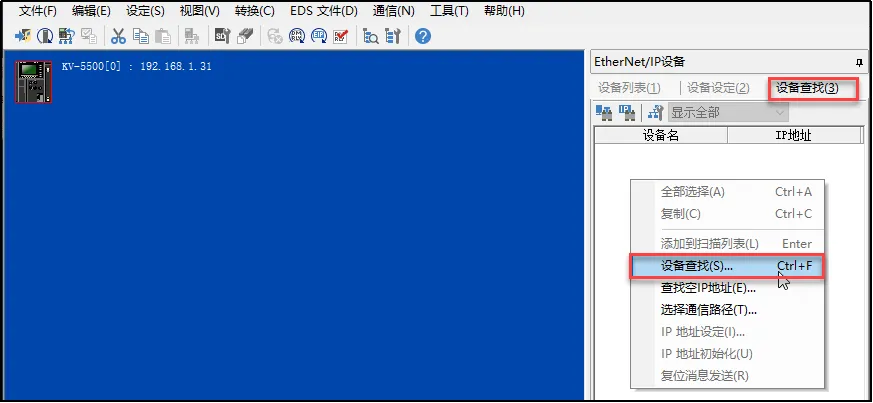

配置RB-1120适配器模式为特殊PLC模式（出厂默认是普通模式），右侧设备查找选项中，右击空白区域选择“设备查找”，如图所示；

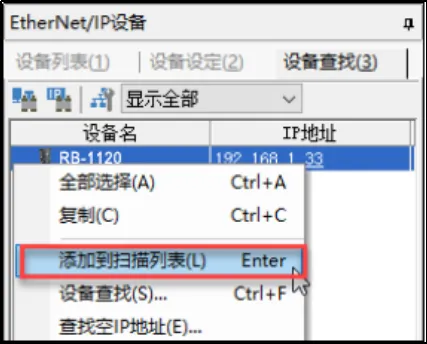

将扫描到的设备添加到扫描列表中，右击需要添加的设备选择“添加到扫描列表”，如图所示；

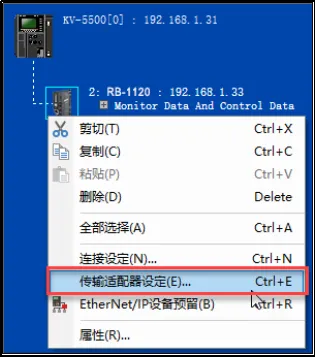

传输适配器设定，在设备列表中右击 “RB-1120”选择“传输适配器设定”，如图所示；

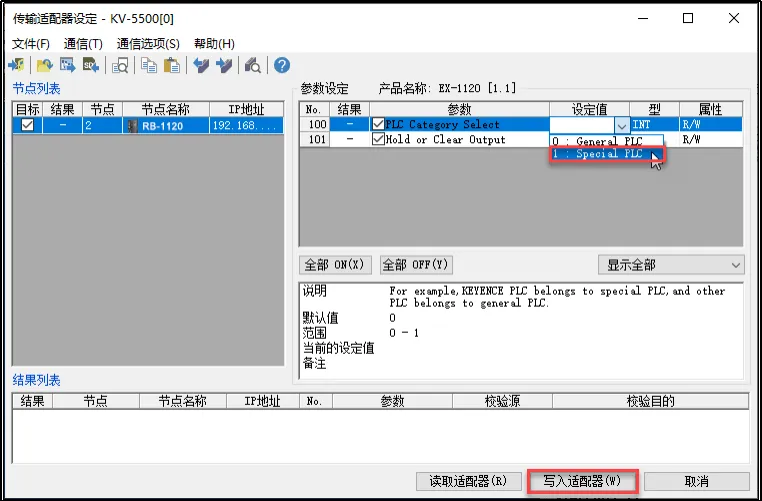

在传输适配器设定窗口中，将适配器No.100设定值更改为“1：Special PLC”，并写入适配器，如图所示，写入完成后必须将RB-1120断电重启。

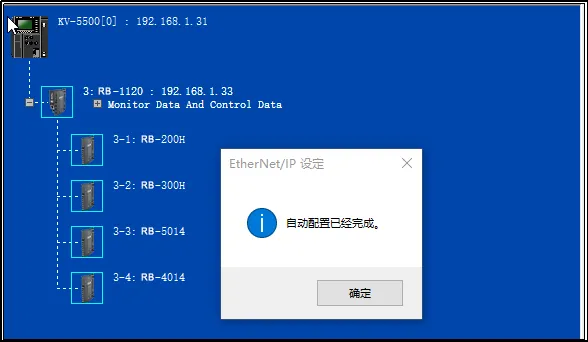

在EtherNet/IP设定窗口中，选中KV-5500右击选择“自动配置”，将RB-1120重新读取上来，如图所示。

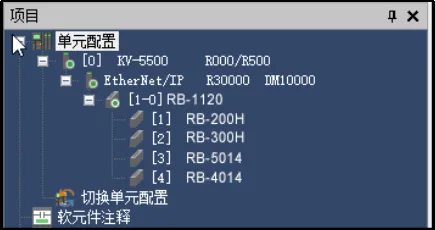

将程序下载到PLC中，菜单栏中选择“监控/模拟器”>“PLC传输”，下载完成后将PLC切换为监控模式，监控PLC与RB-1120通讯状态，如图所示。
注意：IP地址网段出厂默认是192.168.0.X，可通过软件IP Config Tool或IO Tester Tool修改网段，适配器拨码开关设置IP地址。
RB-1120适配器包含两种PLC类别模式：普通PLC和特殊PLC模式。特殊PLC指的是基恩士PLC，普通PLC指的是除基恩士外的其他厂商PLC，出厂默认PLC类别模式为普通PLC。
按上述步骤操作，可完成 RB-1120 与基恩士 PLC 的通讯配置。操作时注意模式切换后重启设备，确保通讯稳定。
