技术干货 | 德克威尔RS系列基恩士KV STUDIO软件里组态操作，实现精准控制！

在工业自动化领域，PLC与分布式IO模块的组态是设备通信和精准控制的关键。

德克威尔RS系列IO模块常搭配基恩士PLC使用，本文将拆解该模块的GSD文件管理、IO组态及参数配置步骤，为工控现场调试运维提供实用指引。

/01

安装与卸载GSD文件

1、安装GSD文件

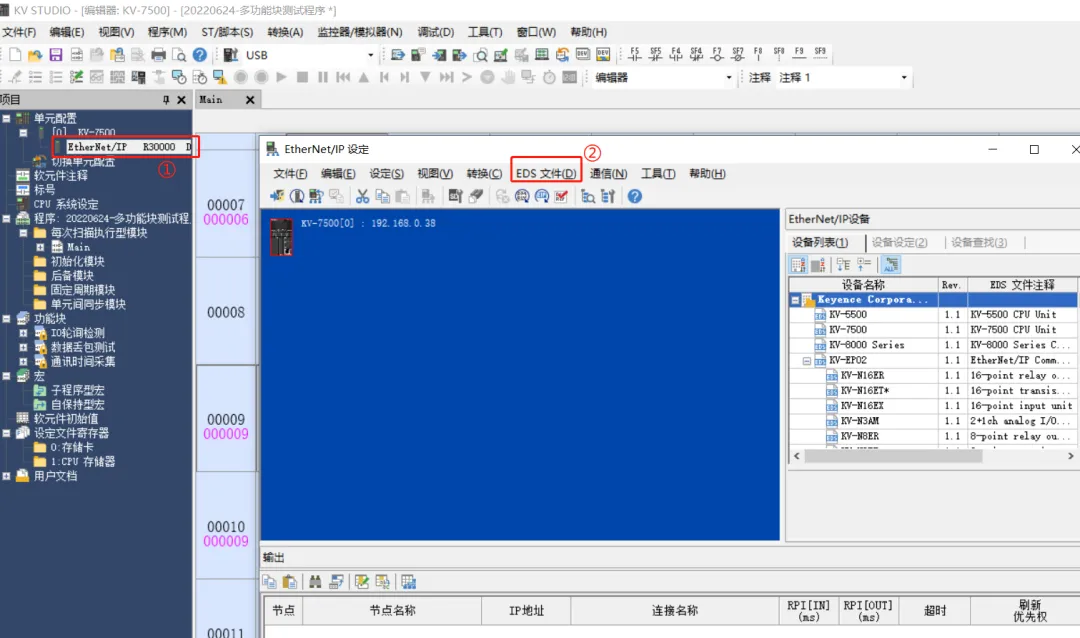

在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文件”>“登入”，打开 EDS 文件夹中“通用版本”>“EI2_Series_V1.1”。

2、安装GSD文件

在 EtherNet/IP 设定窗口的菜单栏中选择“EDS 文件”>“登入”，打开 EDS 文件夹中“通用版本”>选择文件“EI2_Series_V1.1”删除。

/02

组态IO模块

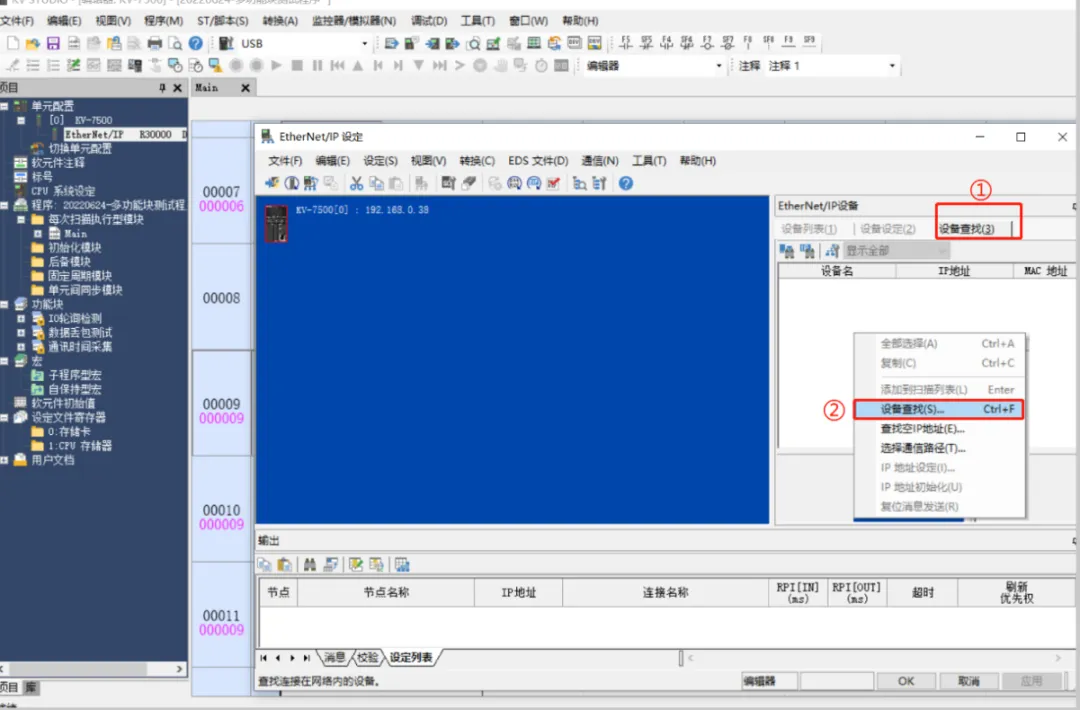

配置RS-EI2模式为特殊 PLC 模式，右侧设备查找选项中，右击空白区域选择“设备查找”，将扫描到的设备添加到扫描列表中，右击需要添加的设备选择“添加到扫描列表。

/03

配置参数

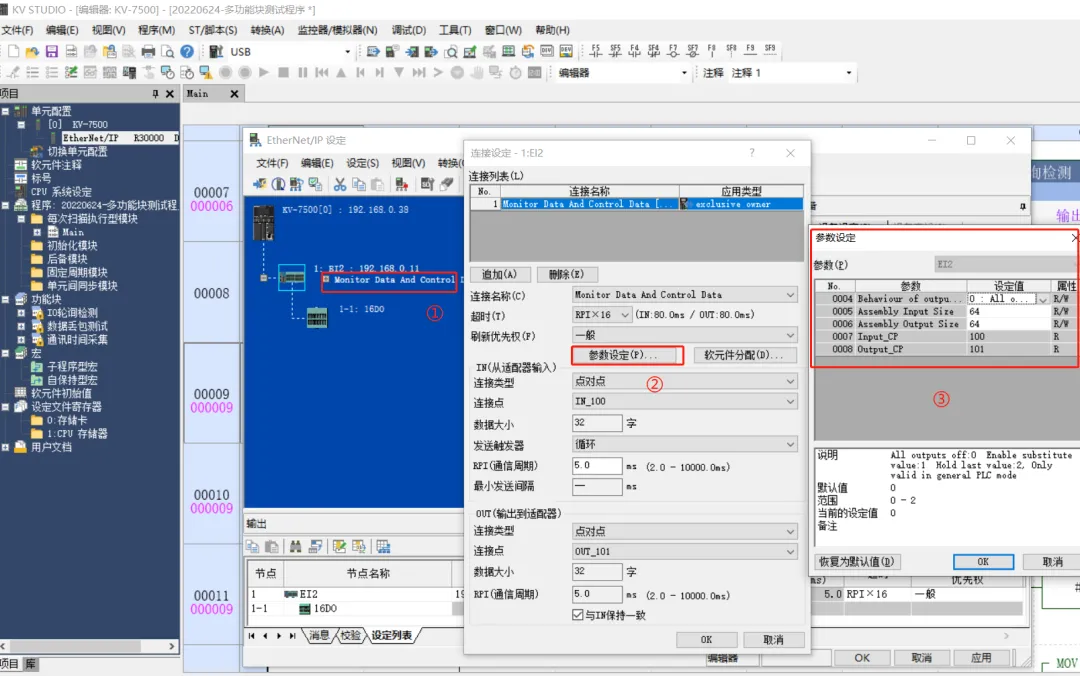

在 EtherNet/IP 设定窗口的菜单栏中选择“Monitor Data And Control”>“参数设定”，参数设定里有断电时输出、保存模块参数、恢复出厂设置，具体操作参考2.1.6PLC模式选择按钮说明。
