技术干货 | 德克威尔SD系列基恩士KV STUDIO软件里组态操作，兼容性强！
在工业自动化系统中，SD系列模块与基恩士PLC的组态是保障IO-Link设备通信的关键，本文将拆解其硬件配置、EDS文件安装及参数设置步骤，为工控现场调试提供实用技术指引。
/01

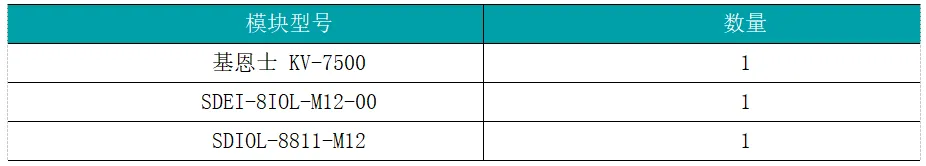

硬件配置

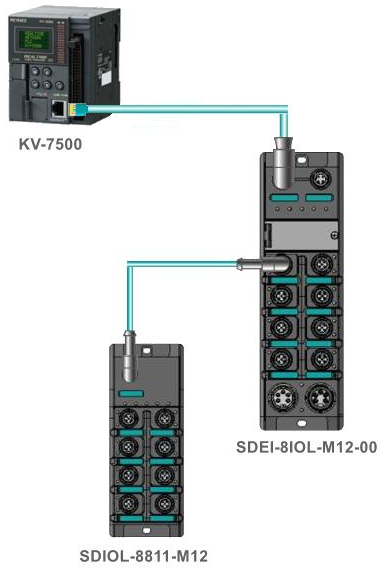

网络拓扑图：
/02
安装EDS文件

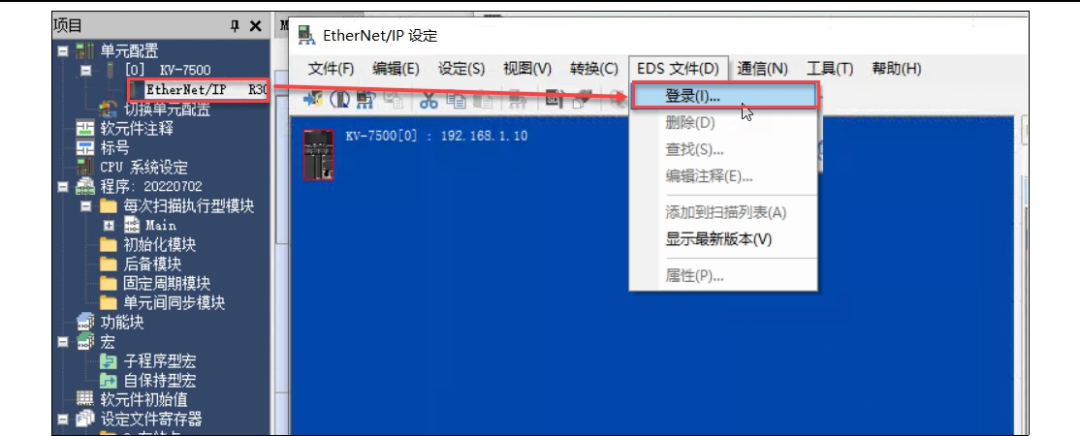

安装 EDS 文件，双击左侧设备树中“EtherNet/IP”,在 EtherNet/IP 设定窗口中选择“EDS文件” >“登入”，选择需要安装的 EDS 文件。
/03
参数设置
1、设置总线通讯异常时，输出行为。
两种模式可以选择：
Clear：输出全部关闭（默认值），
Hold：保持最后 PLC 程序输出值）。

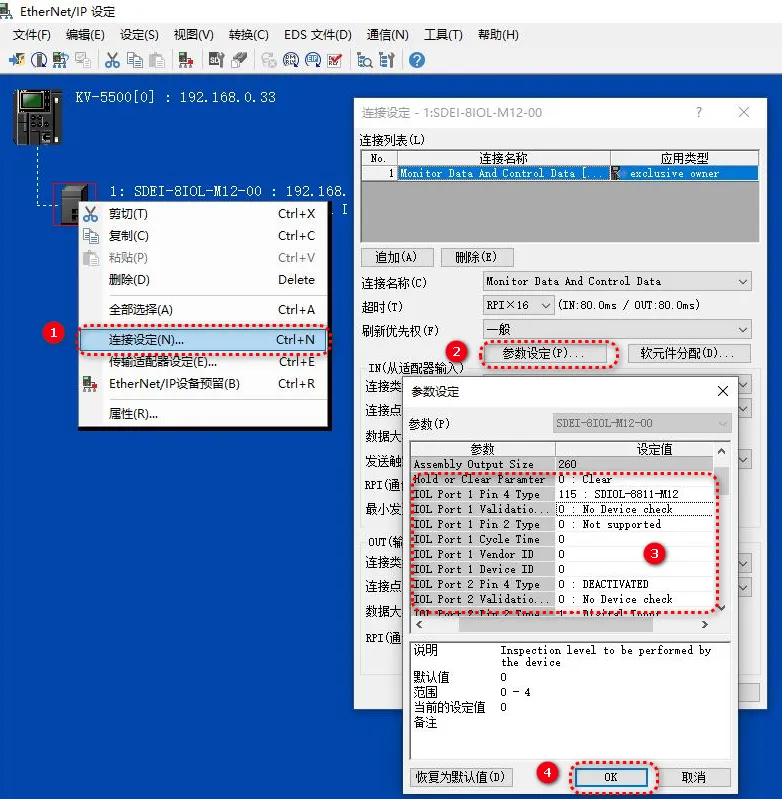

2、设置IO-Link

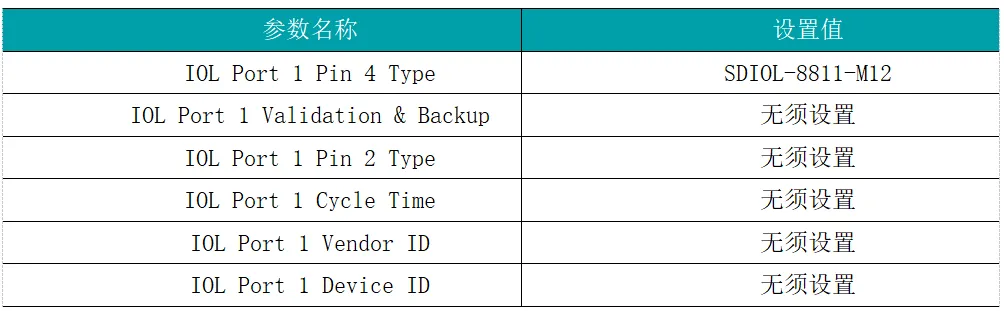

本案例中使用了德克威尔的IO-Link设备，只需设置“ Pin 4 Type ”，其它参数会自动设置，对于非德克威尔的IO-Link设备，请查阅设备手册，根据手册中指示，进行参数设置，Port 1 的设置如下：

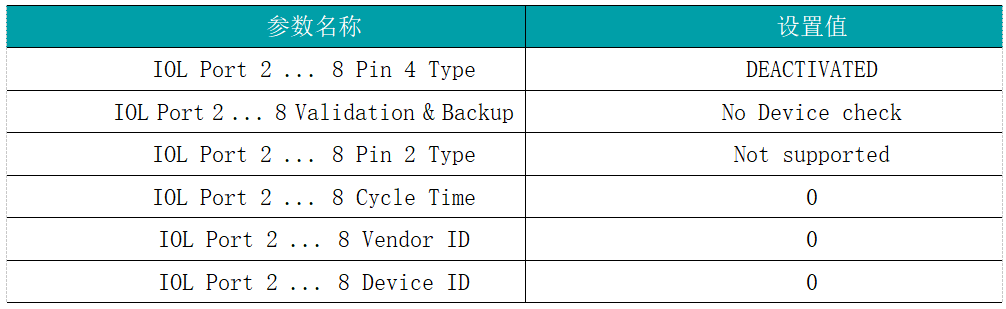

本案例中只用了 Port 1，其它 Port 设置如下：
注意：不用的Port需要禁用，否则会发出IO设备丢失故障。
