在使用德克威尔IO模块的过程中，你是否遇到过电源接线、模块扩展或功能配置等方面的疑问？今天我们整理了客户最关心的问题，并一一解答，帮助大家更高效地使用德克威尔产品！

/01

Q：EX适配器电源接线是否两组都必须接？

A：适配器电源有两组都必须接线：

1L+/1M 为系统电源，给模块通讯以及指示灯供电；

2L+/2M 为 I/O 电源，给数字量输出模块提供输出电压。

Q：EX系列IO模块的NC端口是否需要接线？

A：NC是预留端口，NC端口不需要接线。

Q:EX系列电源有哪些

A：EX适配器电源分为：

系统电源：为扩展模块提供系统供电，通讯处理。

I/O负载电源：为扩展模块上的传感器电磁阀供电。

客户电源适配器功率足够的情况下，系统电源最大提供2A电流。

I/O负载电源最大提供10A的电流。

举例：客户需驱动电磁阀100个，电磁阀线圈电流100ma。同时进行输出时电流100*100ma=10A。此时应增加电源模块。

Q:电源模块放在中间后，是可以跟前后的模块都供电吧？

A：电源模块只能给电源模块后面的IO模块供电。

Q:FS系列上右上角的COM是干嘛的?模块上的PE端口是什么意思？

A：输出com口需要接一组电源作为io输出电源，输入com口需要接入24V，或者0v作为输入公共端接口。

Q：FS的公共端两排都要接吗？

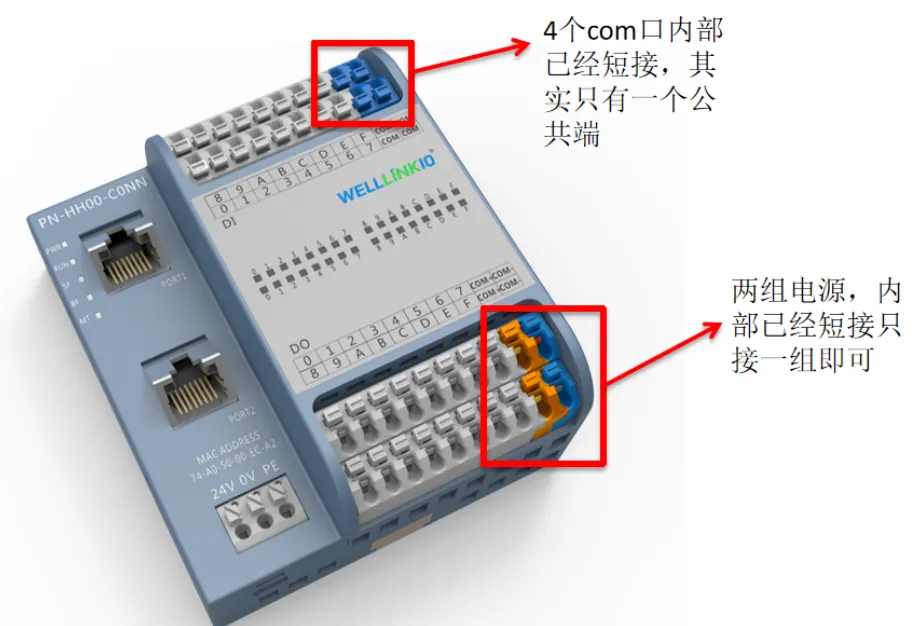

A：不需要，输入四个公共端只需要接一个，四个端子导通，输出的上下导通，只需要接一排正负极即可。参考下图：

/02

模块扩展与兼容性

Q：EX系列适配器最多可以带多少个IO模块？(cc-link除外)

A：数字量模块32块；模拟量，热电偶，热电阻模块16块；脉冲输出，脉冲计数模块不超过4块；终端模块及电源模块不参与计数。

注意：CC-Link 适配器 EX-1040 在三菱 GX-works 软件内的站信息为远程设备站，一站为 32个点，此处可根据用户在 EX-1040 后挂接的具体 I0 点位来设定，最大可设置4个逻辑站,单个逻辑站包含 32 点位,最多可接 4X(32DI+32D0+4AI+4A0)。

Q:EX系列数字量npn和pnp可以混在一起用吗？

A：可以一起使用，数字量，模拟量，通讯模块等都可以在一起使用。

Q:IO控制器可以带多少个我们的IO设备？

A：取决于IO控制器。

例：S7-200SMART IO设备8个

S7-1200  IO设备16个

S7-1500  IO设备128个

Q:EX系列是不是只有CC LINK IE Field Basic，CC LINK IE Field通讯不支持？

A：是的，EX系列目前支持CC LINK和CC LINK IE Field Basic两种通讯。

Q:FS系列PN和PN2可以兼容吗？

A：PN和PN2暂不兼容，分别有对应的GSD文件。

/03

Q:EX系列支持模拟量量程范围?

A：电压型：0-10V、0-5V；±10V、±5V；电流型：0-20mA、4-20mA。

以上量程均支持12BIT和16BIT分辨率。

Q：有没有模拟量量程合并的型号？

A：EX-4C54，模拟量输入合并，输出暂无。

Q：EX是否支持模拟量输入滤波功能?

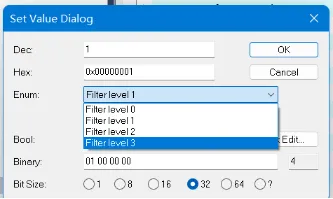

A：支持；可以在适配器启动参数中进行配置，整体对应20~100ms。

Q:EX-210H是继电器输出吗？

A：EX-210H是晶体管输出，EX系列目前只有EX-3208是继电器输出。

Q:SD系列IO-link从站模块，输入输出可配置吗？

A：从站不能配置，主站可以配置。

Q：设备断联时模块输出是否能够进行控制？

A：可进行设定，在适配器启动参数内可设定：清除输出、保持输出、保持断线前状态。

以上就是德克威尔IO模块的常见问题解答，希望能帮助大家更好地使用我们的产品。如果仍有疑问，欢迎在评论区留言或联系我们的技术支持团队！
