技术干货 | 德克威尔SD系列EC协议模块在CODESYS软件里组态操作，提高系统稳定性！
工业自动化追求稳定与高效，但复杂现场的布线控制常成难题。德克威尔SD系列EC协议模块以其高防护等级与坚固M12接口，成为破解之道。本文将展示它如何在实际应用中化繁为简，提升系统可靠性。
/01

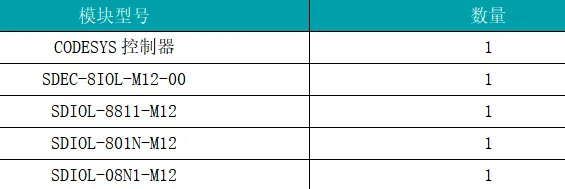

硬件配置
/02

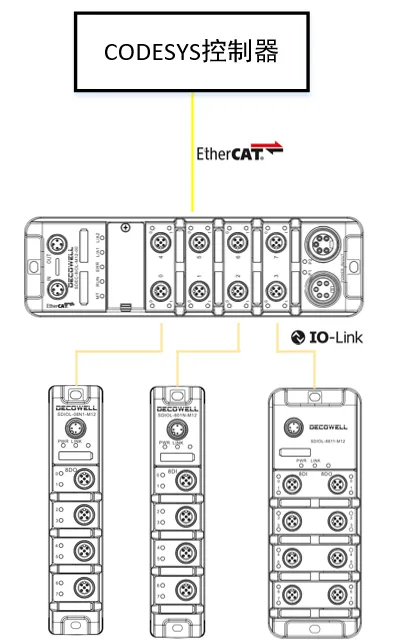

网络拓扑图
/03
安装与卸载XML

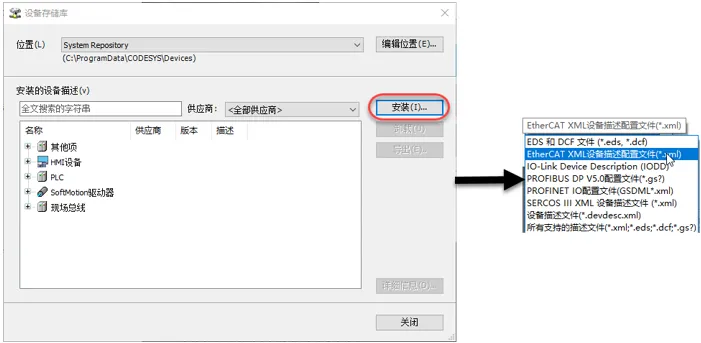

1、打开CODESYS编程软件，在设备库窗口中选择“安装”，在设备描述文件窗口中选择需要安装的文件类型为“EtherCAT XML 设备描述配置文件”。
2、在设备库中，选择需要卸载的EtherCAT从站XML文件。
/04
创建工程与组态

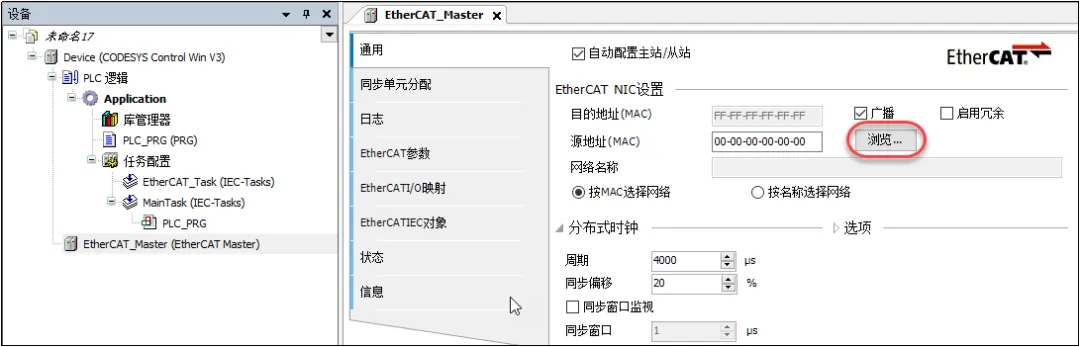

打开CODESYS编程软件创建工程，右击“Device”添加EtherCAT Master到项目树中，并配置其EtherCAT通讯网口参数。
手动添加IO模块：

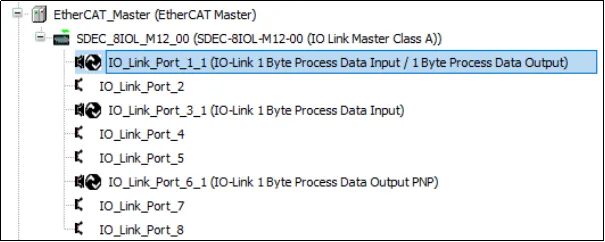

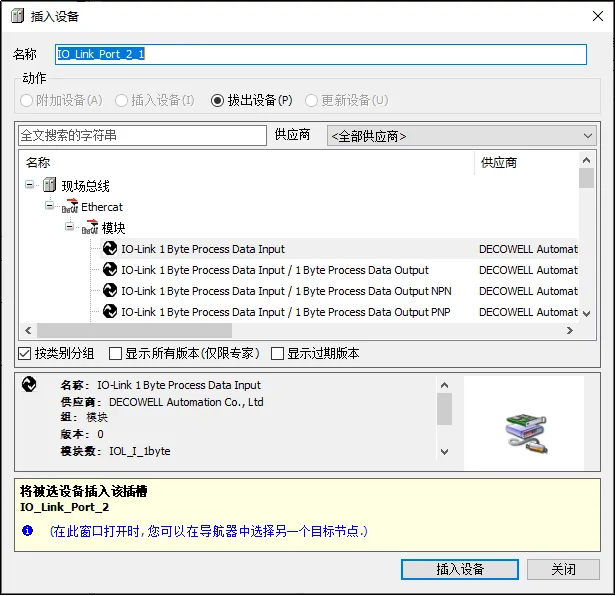

项目树中右击“EtherCAT_Master”选择“添加设备”在设备库中添加SDEC-8IOL-M12-00，右击项目树中SDEC_8IOL_M12_00模块选择“插入设备”，选择与实际模块中字节相匹配的模块。
提示：IO-Link从站组态插入设备与实际的端口号需一致。
/05

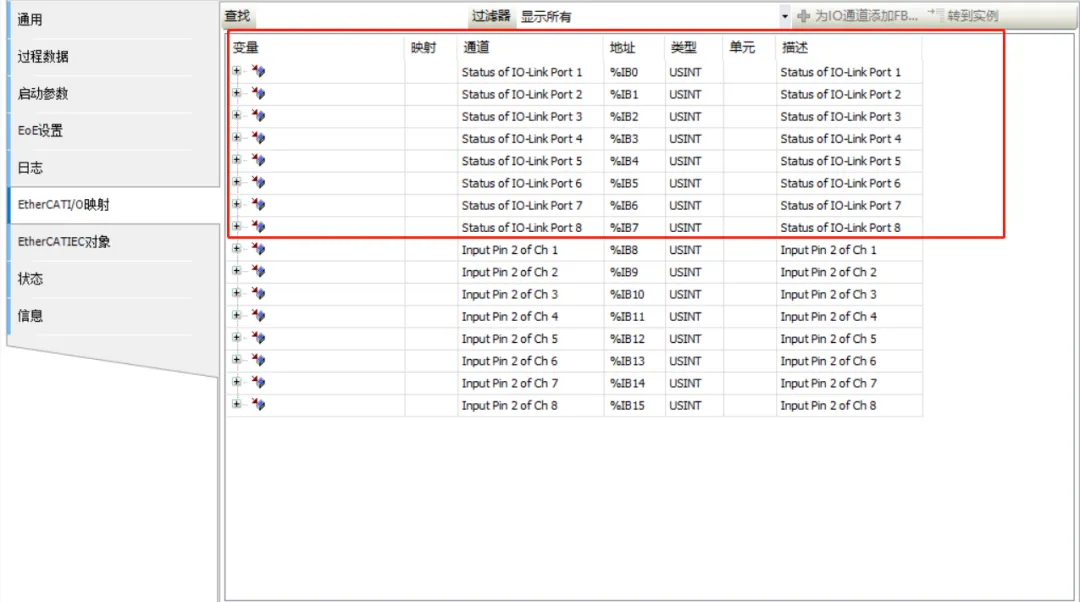

IO-Link从站端口状态查看

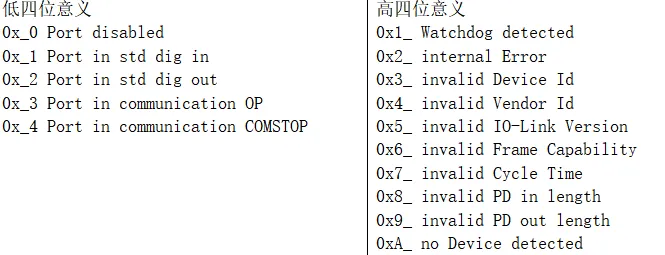

完整的状态码和意义如下表，状态由高低 4 位状态码组合呈现。
/06

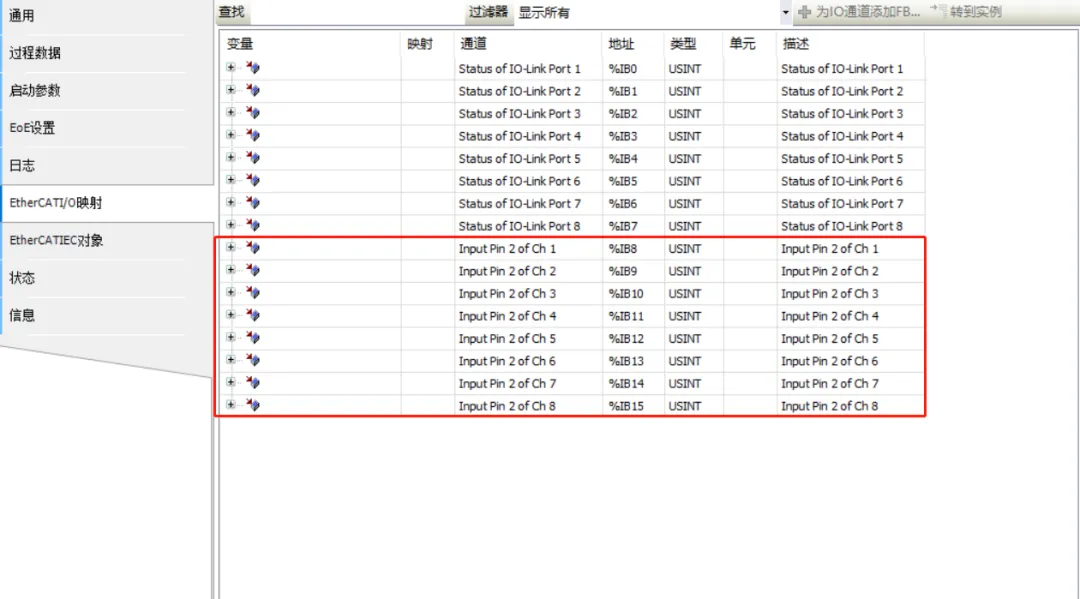

PIN2输入状态
SDEC_8IOL_M12_00中PIN2 只支持数字量输入，没有设置输入反向的情况下，1 为高电平，0 为低电平。
SD系列凭借高防护等级设计与卓越性能，显著提升了设备的稳定性与集成度，为现代自动化提供了高效可靠的解决方案。
