德克威尔远程IO在锂电行业中的应用

锂电池的软包与硬包

       锂电池分为软包和硬包两种形式。两者的主要区别在于锂电池外壳的材质,软包装电池是液态锂离子电池套上一层聚合物外壳,会比铝壳锂电池包软一些。

       软包锂电池所用的关键材料-正极材料、负极材料及隔膜-与传统的钢壳-铝壳锂电池之间的区别不大,最大的不同之处在于软包装材料(铝塑复合膜),这是软包锂电池中最关键、技术难度最高的材料。

https://www.welllinkio.com/images/admin/upload/20220322/3dd1b00b98db95b797171345f4fa4790.jpg

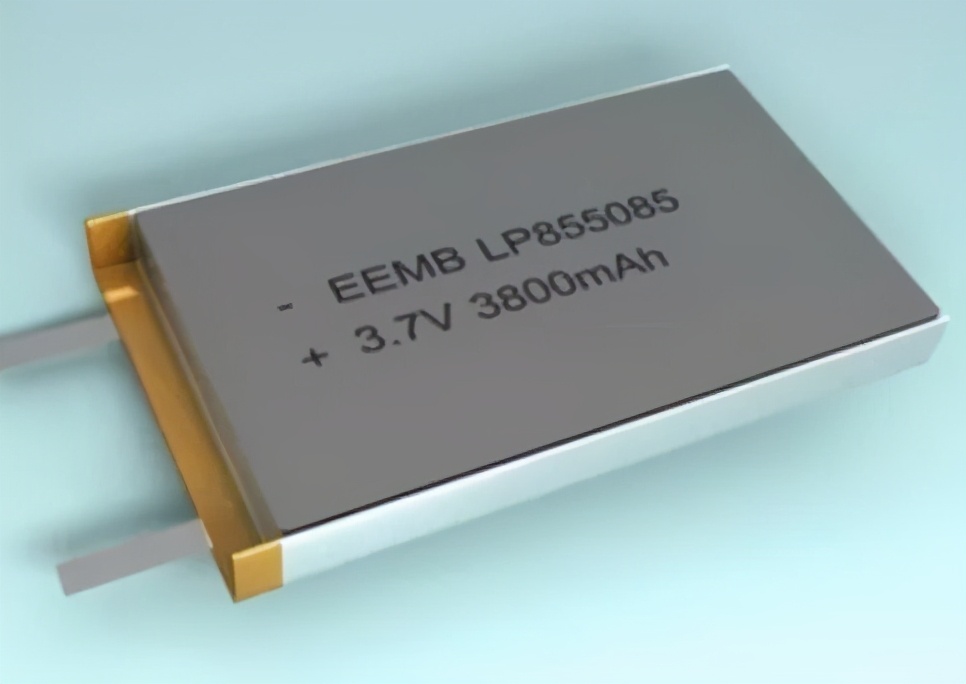

手机锂电池

其实软包锂电池,在我们的生活中,并不陌生。除了应用在动力电池,储能电池中,最常见的用在3C电子产品的电池元件中。比如应用在手机里面,被集成、不能私自拆卸。

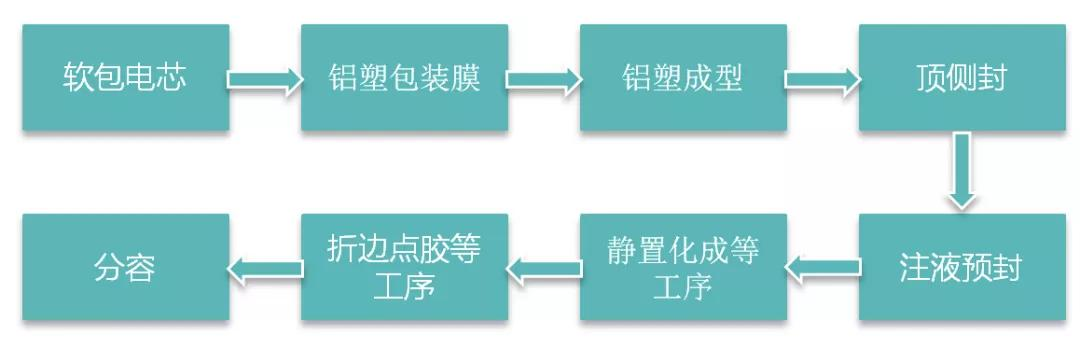

软包锂电池生产工艺

https://www.welllinkio.com/images/admin/upload/20220322/9dbcd1ff089018f8299e0bdda2641ecb.png


       软包锂电池生产制造时,需要对其外壳聚合物材料进行切边、折边、点胶等操作,使其对接部分更加严密,不会造成锂电池内部液体的泄露。

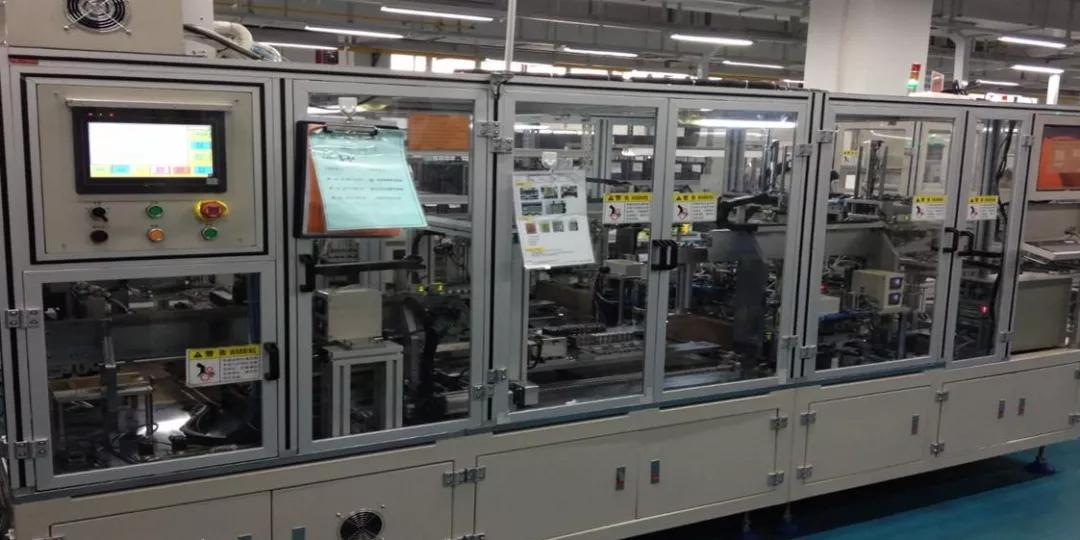

全自动双折边点胶设备

       德克威尔远程IO模块深耕锂电行业多年,为锂电设备提供完整的远程IO方案。

       例如助力某知名锂电设备生产商开发的全自动双折边设备主要用于软包锂电池的双折边成型工艺,包含切边、双折边、点胶、烫边等工艺。该设备采用的就是德克威尔的EX系列可扩展式远程IO模块。

https://www.welllinkio.com/images/admin/upload/20220322/41a894f6c4e8e93fc31824aebe269cf1.png

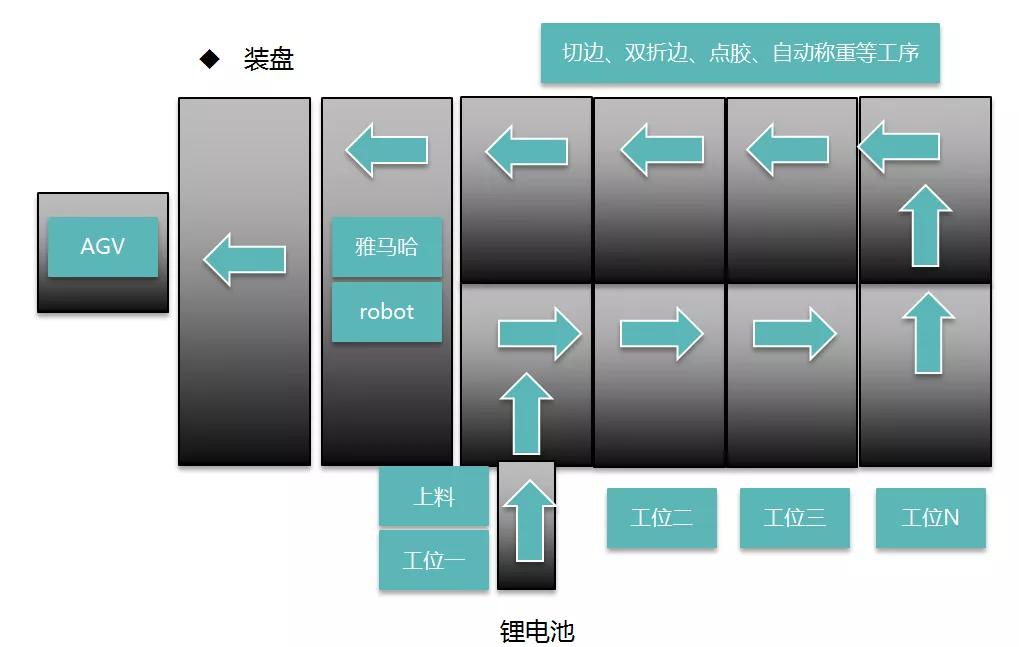

设备基本结构:

https://www.welllinkio.com/images/admin/upload/20220322/cc7d4273ef4cbe7a1f73a6e753bb126c.png


通过机械手臂上料,进入各个工位依次完成手机锂电池的折边点胶工艺、进入下料区装盘进入AGV进入下一步工艺。

设备基本控制架构:

https://www.welllinkio.com/images/admin/upload/20220322/20767790640ec02c105b182b47bbdf84.png

1.控制部分主要采用基恩士KV8000系列PLC并扩展EtherCAT主站模块

2.通过EtherCAT总线控制伺服运动及德克威尔EX系列插片式远程IO模块

3.通过PLC本体的EtherNet/IP协议与机械手通讯

4.该设备点位较多总共分为三个IO从站。其中两个站为:EtherCAT适配器+2×32DI+2×32DO,另一个站为:EtherCAT适配器+1×32DI+1×32DO。

5.该设备的气缸较多,主要通过远程IO的输入模块采集磁性开关及光电开关信号,并通过输出模块控制电磁阀从而控制气缸动作。
