德克威尔物流行业应用案例 | 工业智造可靠伙伴

双十一


       2020双十一,再次刷新纪录,某猫数据统计,仅在预售开启的短短几分钟,淘宝直播引导的成交就超去年全天。今年双11对物流的需求已经大大超出预期,双十一快递日均处理量已近5亿。
各大物流快递企业也迎来了业务的“井喷期”。
面对如此庞大的处理需求,原来的人工、半自动的分拣作业方式,已经无法满足现在的需求。


https://www.welllinkio.com/images/admin/upload/20220322/e8f5fa971d02e9efce56c2f828a902ea.png

物流系统

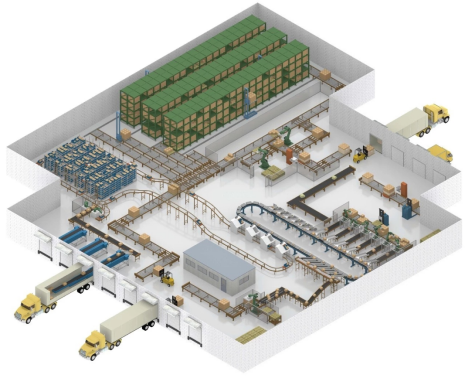

    各大物流企业都在积极建设自己的现代物流系统。

https://www.welllinkio.com/images/admin/upload/20220322/7245f36ae4b4342650c83e715e5fbe56.png

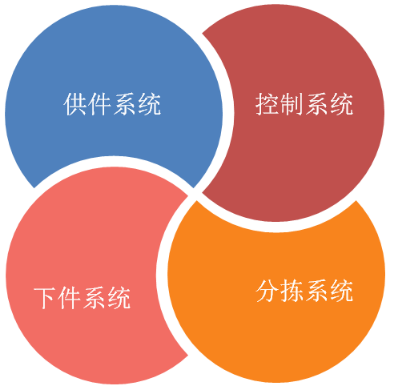

       现代物流系统的最大特点就是可以实现自动分拣。为了达到自动分拣的目的,自动化分拣系统通常由4个部分组成。

https://www.welllinkio.com/images/admin/upload/20220322/3dcf3e8822e8906a90dc4327d02b1aed.png

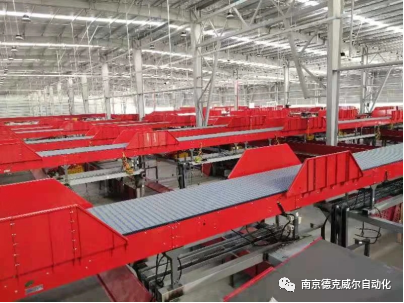

     (1)供件系统:供件系统是为了实现分拣系统的高效,准确的处理而存在的,它的目的是为了保证等待分拣的物品,在各种物理参数的自动测量过程中,通过信息的识别和处理,准确地送入高速移动的分拣主机中,由于供件系统的处理能力往往低于分拣主机,所以一般要配备一特定数量的高速自动供件系统,以保证分拣的需要。

https://www.welllinkio.com/images/admin/upload/20220322/dde0049271e59308a5735901b40d2a0b.png

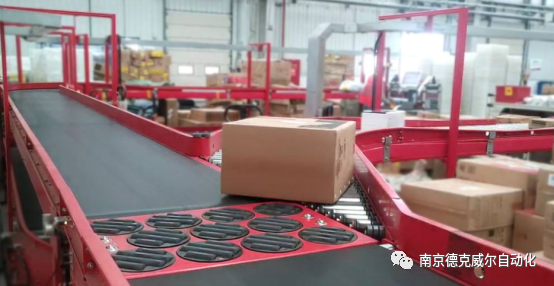

     (2)分拣系统:分拣系统是整个系统的核心,是实现分拣的主要执行系统.它的目的就是使具有各种不同附载信息的物件,在一定的逻辑关系的基础上实现物件的分配与组合。

https://www.welllinkio.com/images/admin/upload/20220322/2ff3c9f4da1269f9dc18e52094efcd2a.png

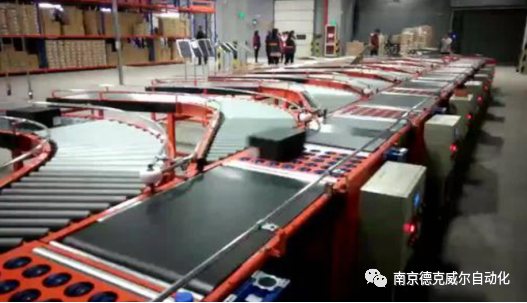

     (3)下件系统:下件系统是分拣处理的末端设备,它的目的是为分拣处理后的物件提供暂时的存放位置,并实现一定的管理功能。

https://www.welllinkio.com/images/admin/upload/20220322/0dcc6a2bce0deb39d5da99d054b7f992.png

     (4)控制系统:控制系统是整个分拣系统的大脑,它的作用不仅是将系统中的各个功能模块有机的结合在一起协调工作,而且更重要的是控制系统中的通信与上层管理系统进行数据交换,以便分拣系统成为整个物流系统不可分割的一部分。

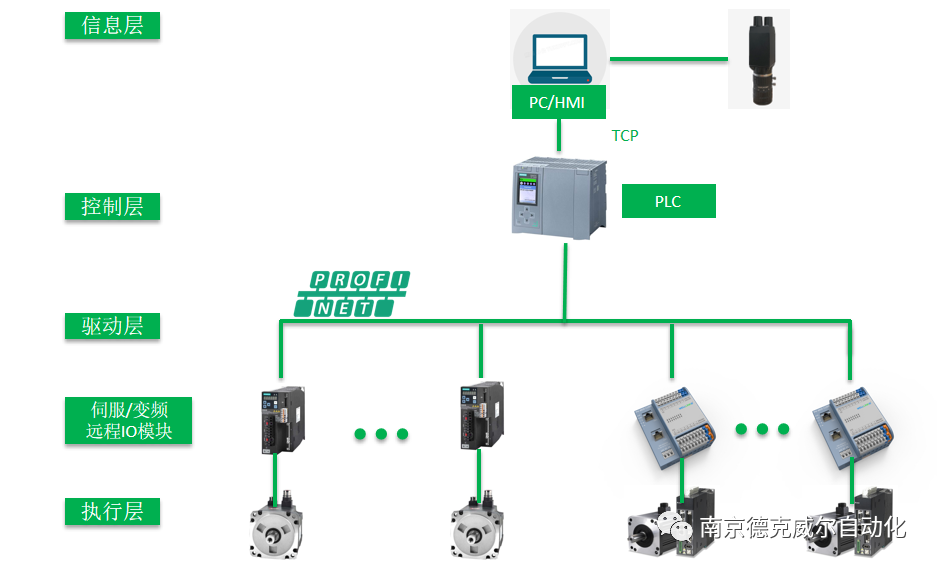

分拣系统基本控制架构。

https://www.welllinkio.com/images/admin/upload/20220322/37bd1e7e708f4773828800a19145eabd.png

分拣系统的重要组件远程IO模块

      由于自动分拣系统要求高速、精准、然而线体较长、执行机构多且分散等特点,采用工业现场总线是各大物流设备厂商的必然选择,而支持工业现场总线的远程IO模块,也成为了自动分拣设备必不可少的组件。  设备通过远程IO模块可以实时采集光电开关输入信号,准确判断当前包裹的位置,便于高速分拣。  也可输出开关量控制变频、接触器运用于输送线   也可开关量输出控制伺服,通过伺服的内置MSC功能(多段位置)轻松实现摆轮分拣功能。

https://www.welllinkio.com/images/admin/upload/20220322/2bf2d5e6f46ff9cd275fe4396169f4b1.png

fs一体式在转盘分拣机构的应用


     分拣机构多种多样,下面这个视频就是德克威尔FS一体式模块在转盘式分拣机构的应用。每个转盘下面都有一个FS一体式PN-8800-C1NN在运行。目前该设备已被应用于申通某大型物流分拣中心,据工作人员反馈,该设备分拣的效率是人工的6倍以上,节约人工三分之二以上。
该应用特点:
1、该转盘被设计为可旋转三个不同的位置:原点、左侧角度、右侧角度,从而实现三向分拣。
2、转盘旋转位置固定,所以通过伺服的内置多段位置功能(MSC)就可轻松实现,只需通过德克威尔远程IO模块驱动几个输出点即可实现。
3、FS一体式模块作为从站通过Profinet总线与控制单元西门子连接,模块的输入点接入光电开关等传感器,实时将采集的信号传送给PLC判断包裹是否到位 是否分拣移除。
4、FS一体式模块的输出点与伺服驱动连接,支持ProfinetIRT协议,能够实时快速快速响应。确保分拣快速准确。

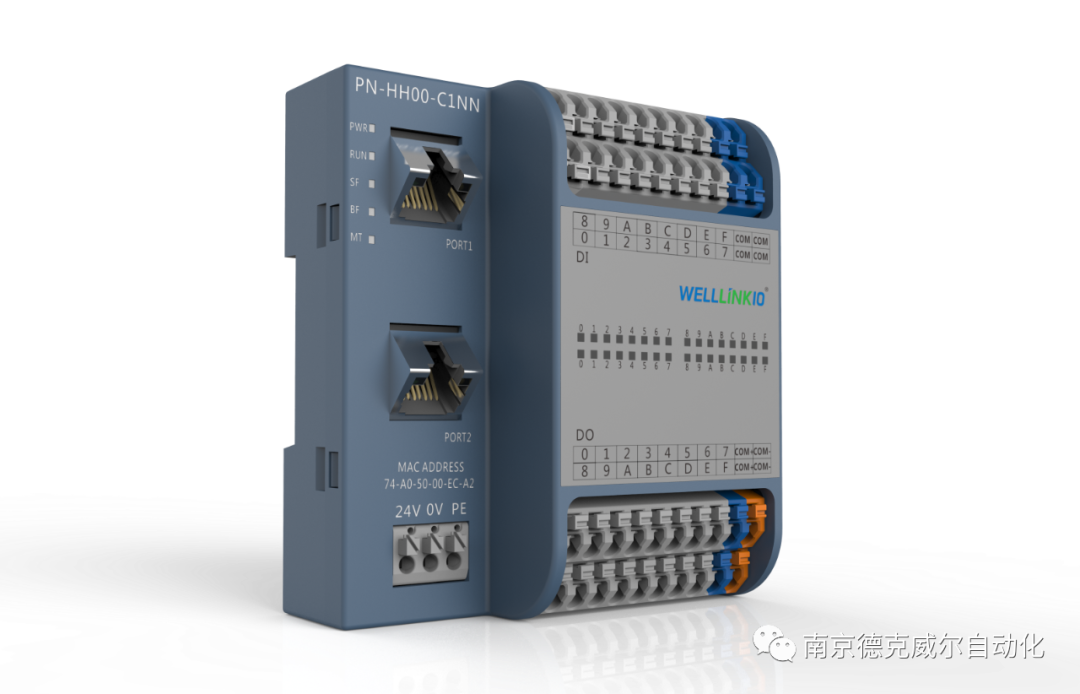

南京德克威尔自动化有限公司推出的FS一体式远程IO模块:

①具有体积小

②接线简单

③性能稳定

④支持多种通讯总线

⑤点位可选

⑥信号类型可选等诸多优点。

已经被许多厂商应用的物流设备当中,为京东、“四通一达”等物流企业提供可靠的服务。
