应用案例丨德克威尔远程I/O模块应用于光伏行业碱洗制绒机
太阳能光伏发电作为一种新兴可再生能源，有效地缓解了能源紧缺的问题。而电气自动化技术的广泛应用，更是大大地提升了太阳能电池片的生产效率。
德克威尔FS系列一体式IO在太阳能电池片生产的应用中，解决了现场如布线成本高等痛点问题，获得了客户的高度肯定！
01行业解析
湿法制程（工艺）即制造过程中需要使用化学药液的工艺，被广泛使用于集成电路、平板显示、太阳能光伏等领域的制造过程中。

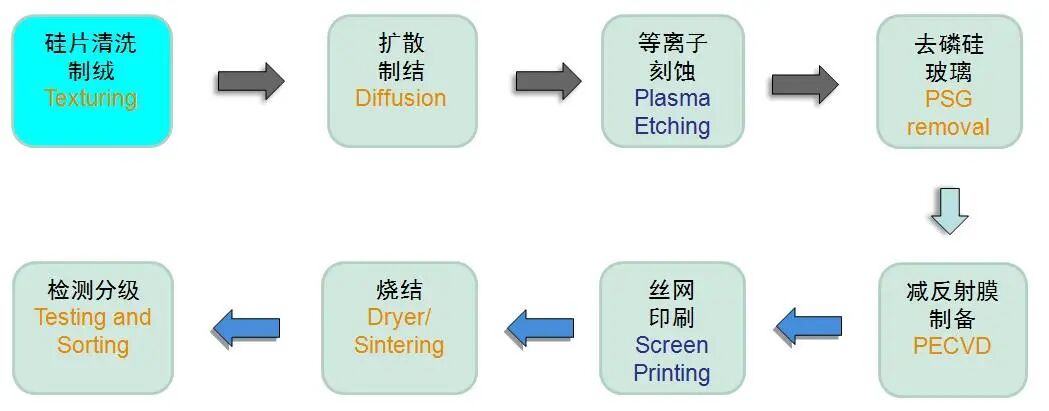

在太阳能电池片生产工序中，湿法制程是第一步，从上级厂家或者上级原材料工厂获得的电池片原片将从这里开始他新的生涯，作为电池片生命生涯的开始，制绒等湿法制程也是整个生产过程中最难控制的工序之一。
02工艺说明

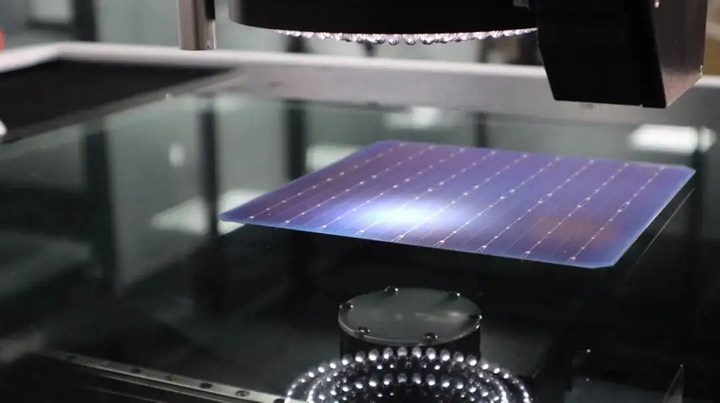

光伏电池片制绒是一种在光伏电池片表面进行处理的工艺，通过制绒可以提高电池片的光电转换效率。光伏电池片制绒的主要原理是通过在电池片表面形成一层细小的纹理结构,从而增加光的散射和吸收,提高光电转换效率。
制绒可以使光线在电池片表面多次反射，增加光与电池片之间的相互作用，从而增强电池片对光的吸收能力。

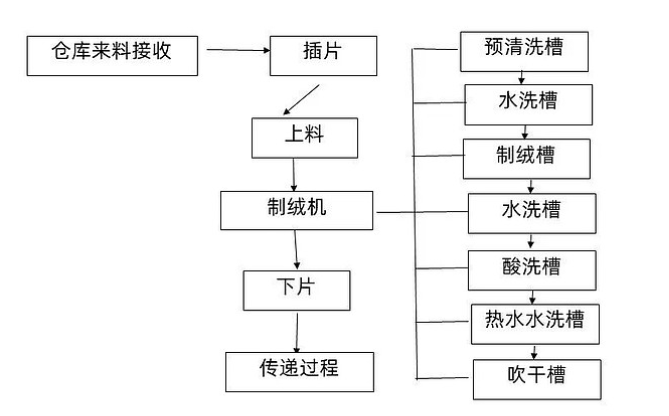

下面是制绒工艺流程：
03现场痛点
1、制绒机设备长度较长，若采用传统的本地IO的方式会大大增加布线成本且施工难度大，出现故障时不易于排查，影响生产进度。
2、光伏制绒机输入输出点位多：传感器到位信号，测温信号；驱动继电器电磁阀等相关设备动作的输出信号等。若采用传统的PLC扩展模块的方式大大增加模块成本且在安装时占用较多柜内面积，接线困难。
04德克威尔方案

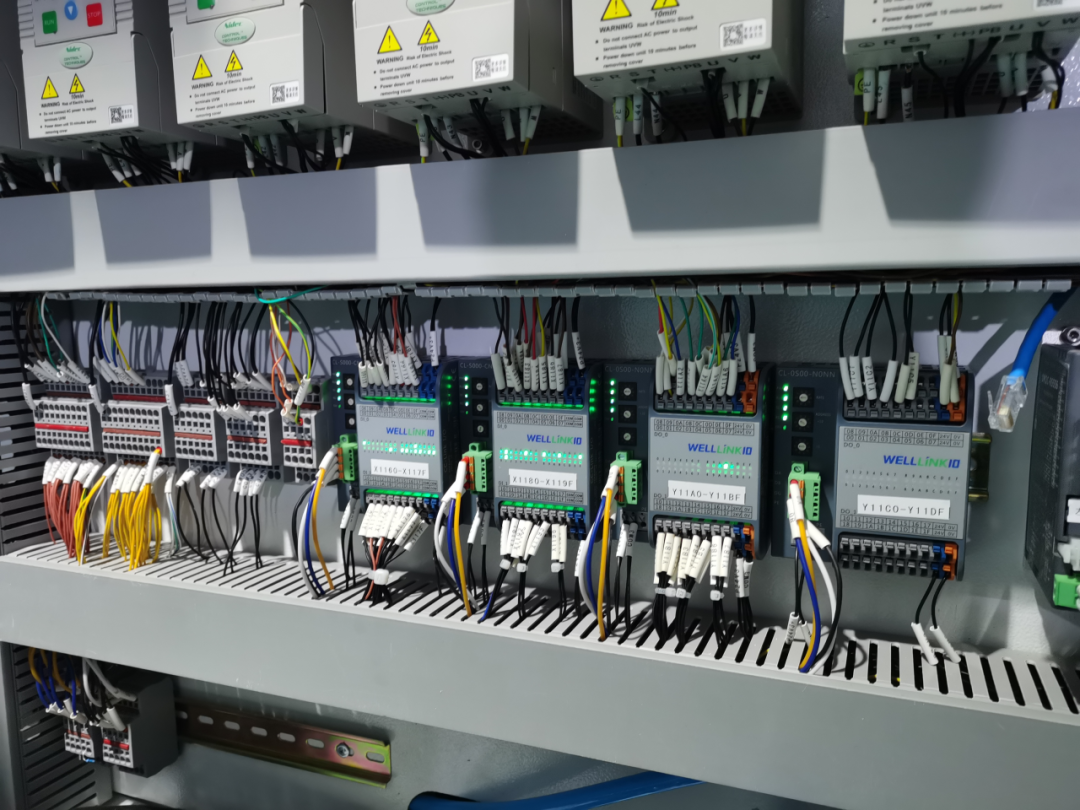

德克威尔FS系列一体式IO替代客户现场原有的本地IO方案，节约了大量布线工作内容，同时，FS模块安装便捷，现场出现故障易排查解决，保证了生产过程中的稳定性和生产效率，助力客户降本增效！

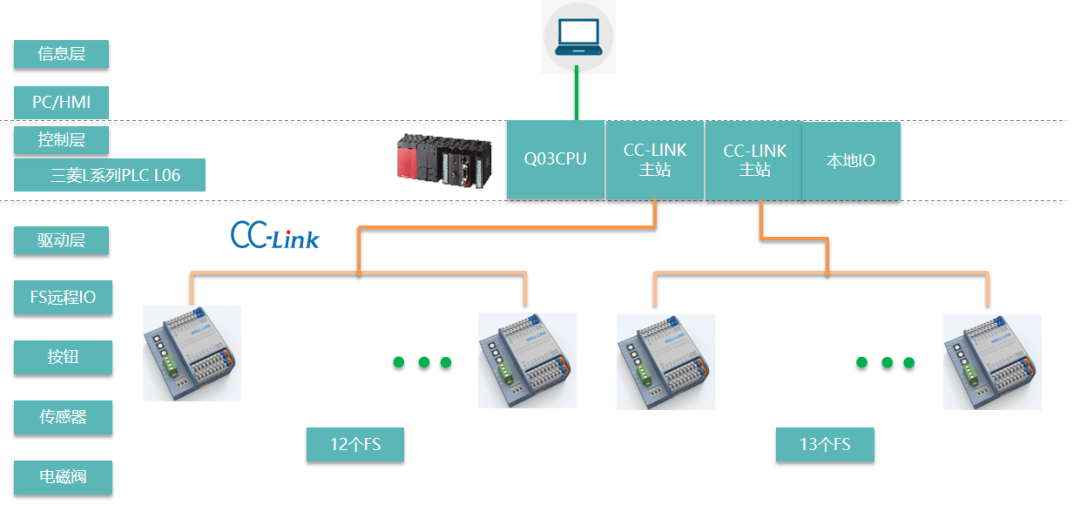

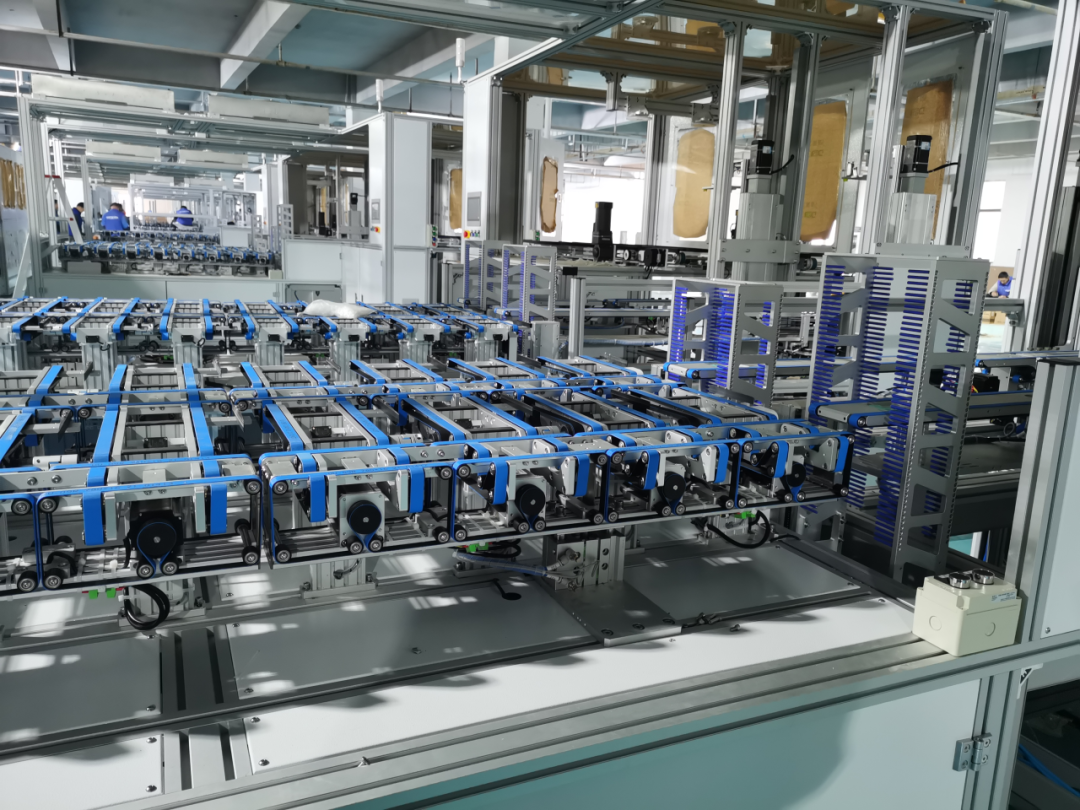

该项目主要位于国内知名光伏生产基地，单台机超过30台FS远程IO模块，协同处理光伏板上下料工作前端主要对接上料和到位检测，后端会与伺服电机和机器人进行信号交互，用于进行批量下料动作的引导。
主站：三菱FX5U系列 ；
适用工艺段：光伏板制绒；
项目I/O配置：数字量1000点左右；

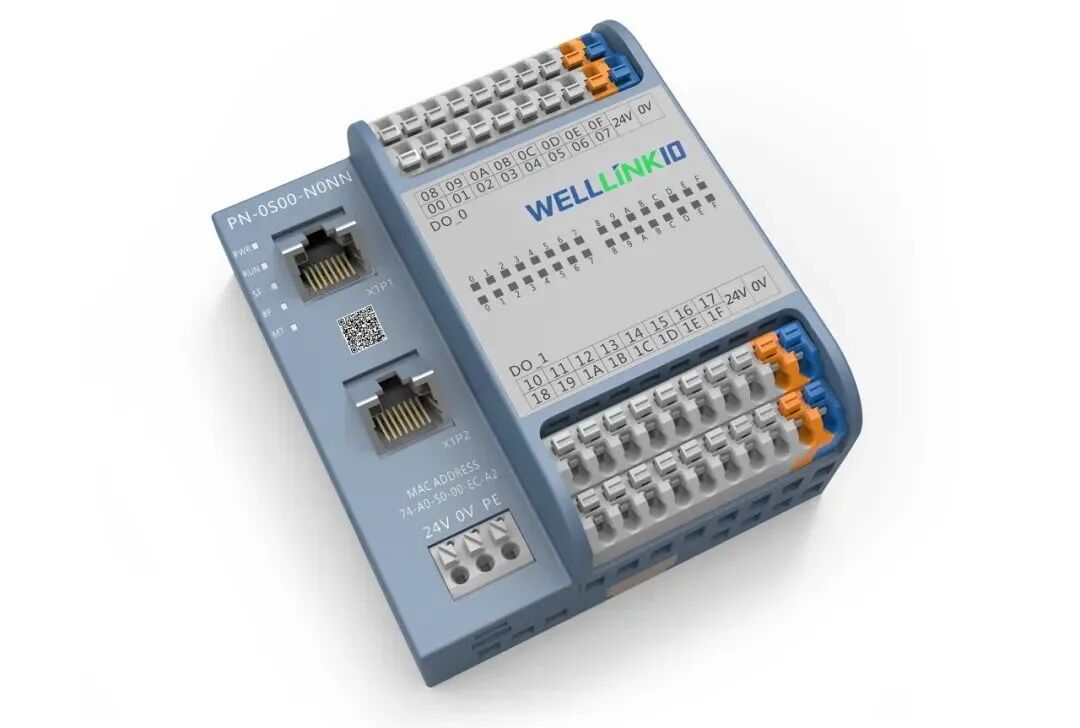

05FS系列一体式I/O
产品特点：
1、总线协议丰富，支持主流工业总线协议EtherCAT、PROFINET、DeviceNET、CC-Link、CC-LinkIE Filed Basic等；
2、直插端子、快速安装；
3、产品体积小，结构紧凑；
4、通讯稳定、数据不丢包；
5、广泛用于物流行业、光伏行业、自动化单机设备以及机器人工作站等；
