案例简介

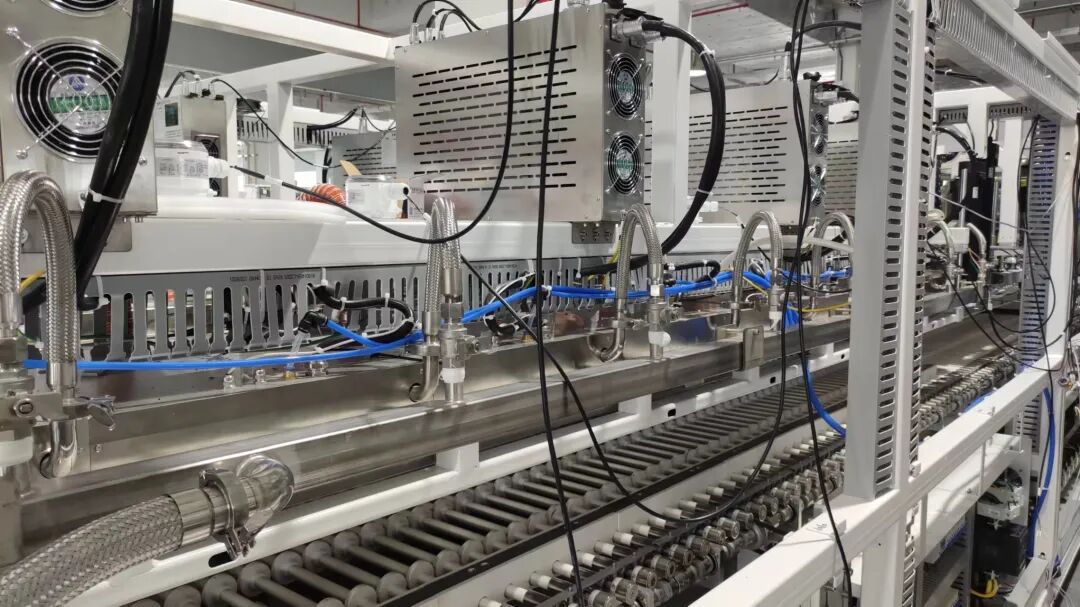

本案例客户来自太阳能电池片烘干烧结炉设备行业，本文详细介绍德克威尔I/O模块在光伏行业的应用。

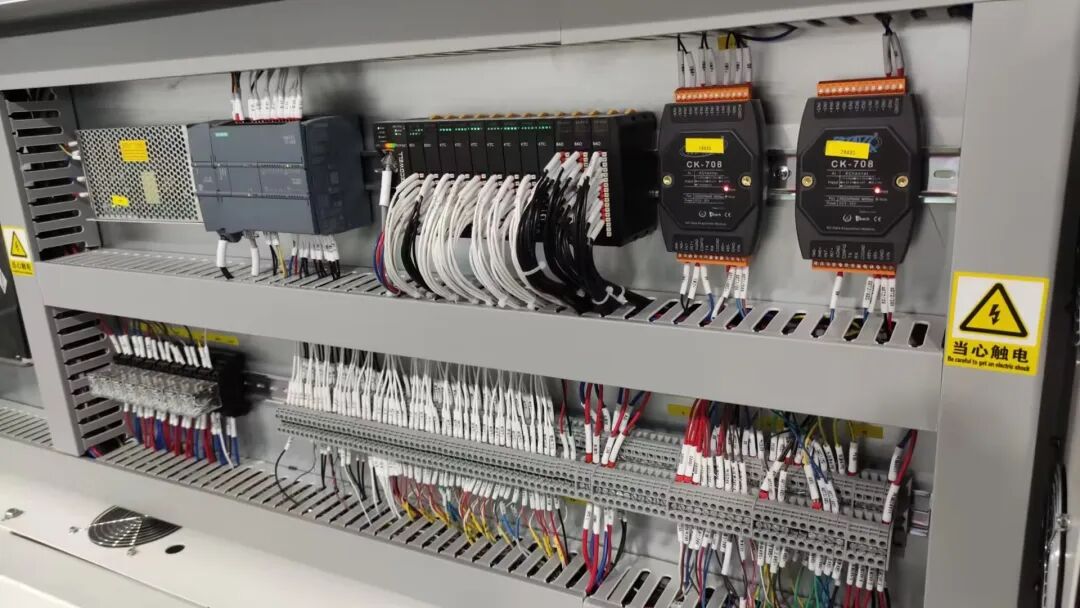

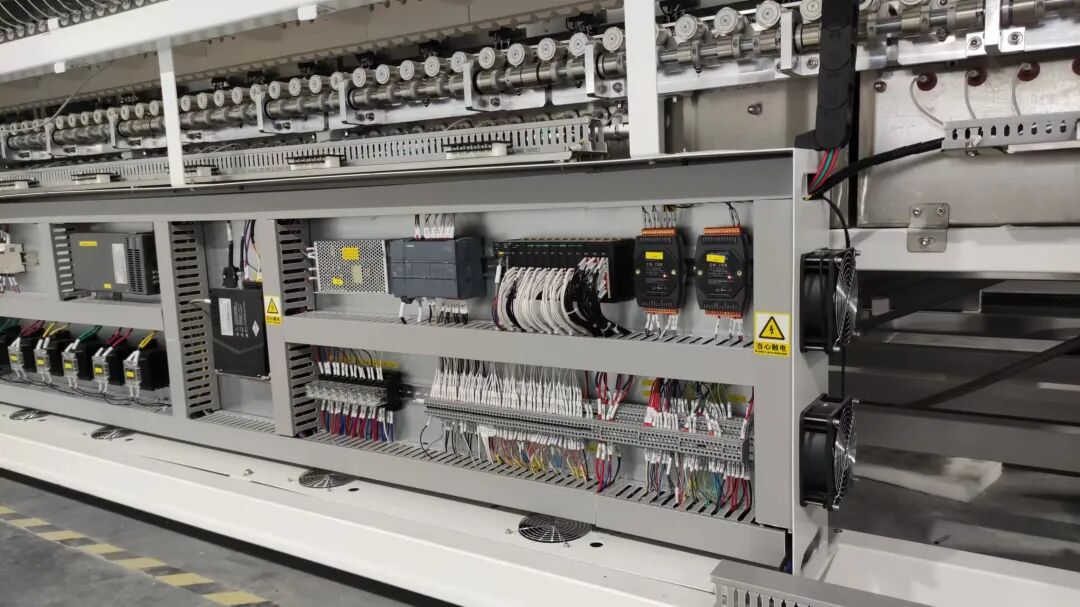

本案例采用的是西门子1200PLC主站，德克威尔EX-1110作为远程IO（PROFINET）从站，搭配数字输入模块，数字量输出模块，以及温度采集模块（热电偶）。

德克威尔EX系列模块体积紧凑，占用空间小，扩展性强，支持的型号类型丰富，且有优质的售后服务，客户的技术支持需求能够及时响应。

01行业工艺

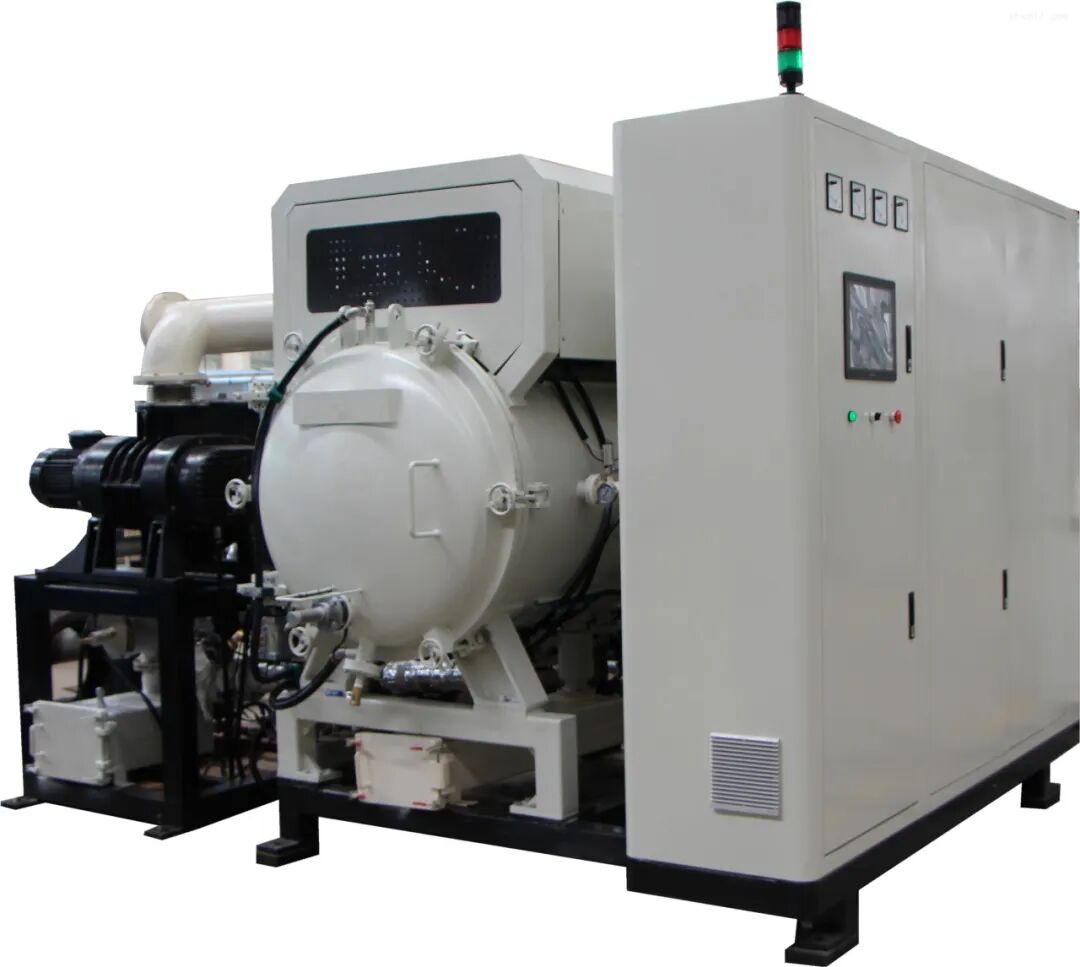

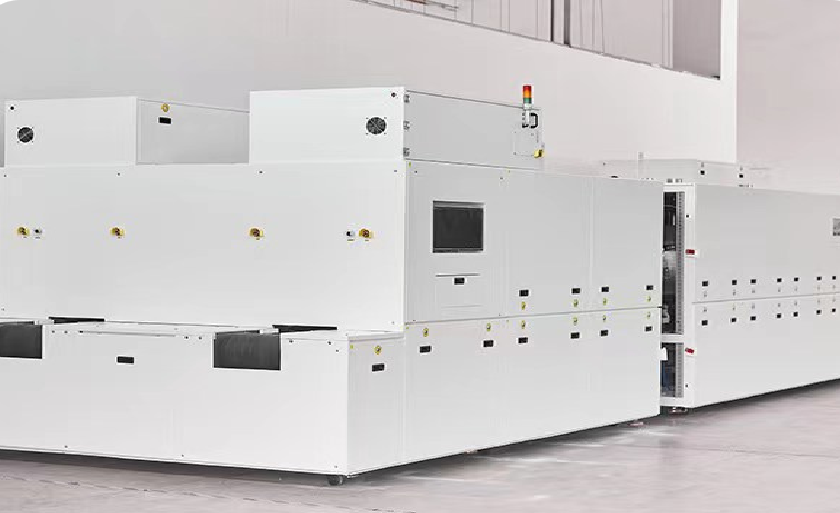

烧结炉是指使粉末压坯通过烧结获得所需的物理、力学性能以及微观结构的专用设备。烧结炉用于烘干硅片上的浆料、去除浆料中的有机成分、完成铝背场及栅线烧结。

硅片的工艺要求非常严格，太阳能电池硅片的正面涂覆有银浆，而背面涂覆由铝浆，加工工艺要求太阳能硅片中的银浆和铝浆同步实现烘干烧结，此工艺要采集环境温度，用过温度模块测试炉中温度再通过PID调节进行控温。

02模块应用

使用德克威尔EX-4654是四通道热电偶模块，支持K、J、S、R、T、E、C型传感器，为现场提供稳定的温度信号采集。

另外数字量输入模块采集磁性开关及光电开关信号，数字量输出模块控制继电器、接触器进而控制电机的启动停止，为客户提供了绝对稳定和高效的保障。

03网络拓扑图

04德克威尔EX系列远程I/O

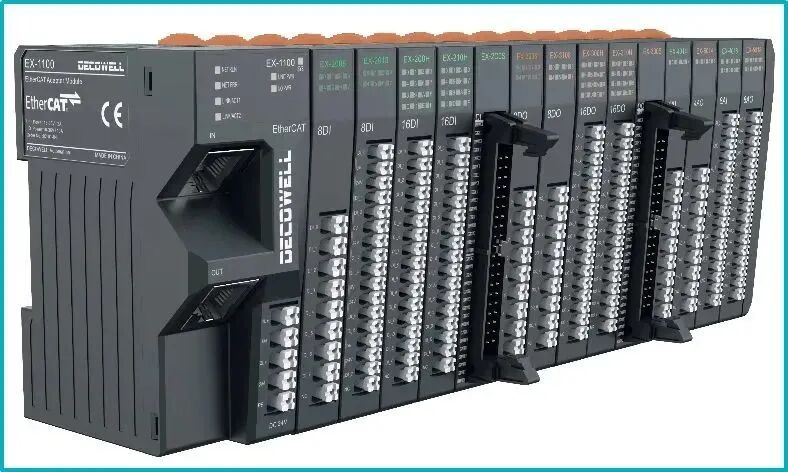

产品特点：

1. 通信稳定，响应快，操作便捷，效率高；

2. 总线协议丰富，支持多种通讯协议，例如：EtherCAT、PROFINET、DeviceNet、CC-Link、 EtherNET/IP、Modbus-RTU、CC-Link IEF Basic等；

3. 信号类型丰富，可满足工厂自动化与过程自动化控制。支持数字量、模拟量、温度模块、编码器模块、自由通讯模块；

4. 结构紧凑，模块体积小，单个I/O模块最大支持32数字量信号点；

5. 扩展能力强，单个适配器最大可扩展32片I/O模块，耦合器扫描速度快；

6. 简单易用，标准DIN35导轨式安装，直插式端子，免工具安装。
