应用案例 | 德克威尔远程I/O模块在制绒清洗上下料设备的应用

光伏行业介绍

光伏产业是基于半导体技术和新能源需求而兴起的朝阳产业，也是未来全球先进产业竞争的制高点。近几年，我国光伏产业发展较快。目前，我国正在积极推动智能光伏的发展、应用。

2002年，我国光伏行业开始起步，时至今日已经发展出一整套完整产业链，从发电量来看，随着光伏发电不断普及，装机量持续提高，光伏发电量也在不断增长。2020年我国光伏发电量为2605kWh，同比增长16.2%，占总发电量比重3.5%。

从装机情况来看，数据显示，2019年全国光伏发电累计装机达到204.3GW，同比增长17.3%，其中集中式光伏14167万千瓦，同比增长14.5%;分布式光伏6263万千瓦，同比增长24.2%。截至2020年我国光伏市场累计装机量为253GW，我国光伏累计装机量连续六年居全球首位。

南京德克威尔上下料设备应用案例

南京德克威尔深耕工控领域多年，强大的研发实力铸就出性能可靠的产品，得到诸多客户的认可。目前产品被广泛应用于3C、新能源、医疗、物流、汽车、纺织、包装、钢铁、矿山、环保等行业。下面就为大家带来德克威尔远程IO在制绒清洗上下料设备上的应用案例：

2.1光伏制绒清洗上下料机

制绒清洗上下料机是将硅片从硅片放置盒中自动放置到制绒清洗机上的设备，一般硅片上下料机功能为将50-100pcs篮具上的硅片，通过皮带传送到排片系统中，并逐渐排成5道或8道，然后再通过皮带升降机构导入到主线设备中，供下一道工序使用。

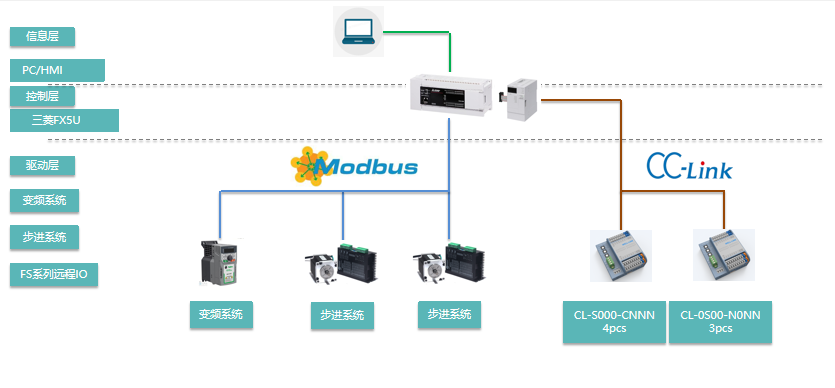

2.2 制绒清洗上下料机拓扑图

该项目使用了三菱FX5U系列PLC，传动控制部分采用了雷赛步进系统与尼得科变频器，用于控制设备内各条传送带，PLC部分采用了CC-Link总线通讯与Modbus通讯协议，单台制绒清洗上下料机使用了超过7台德克威尔一体式分布式总线IO，数字量输入输出点位在250点左右，主要承担设备内传感器到位信号检测和驱动继电器等相关设备。

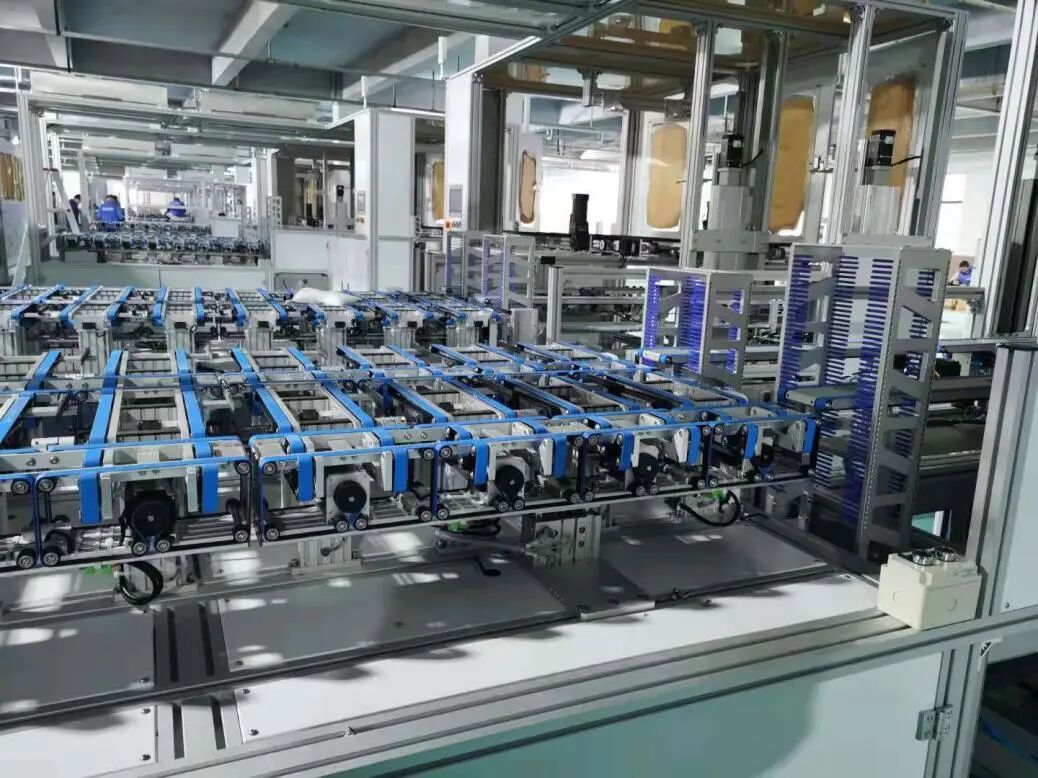

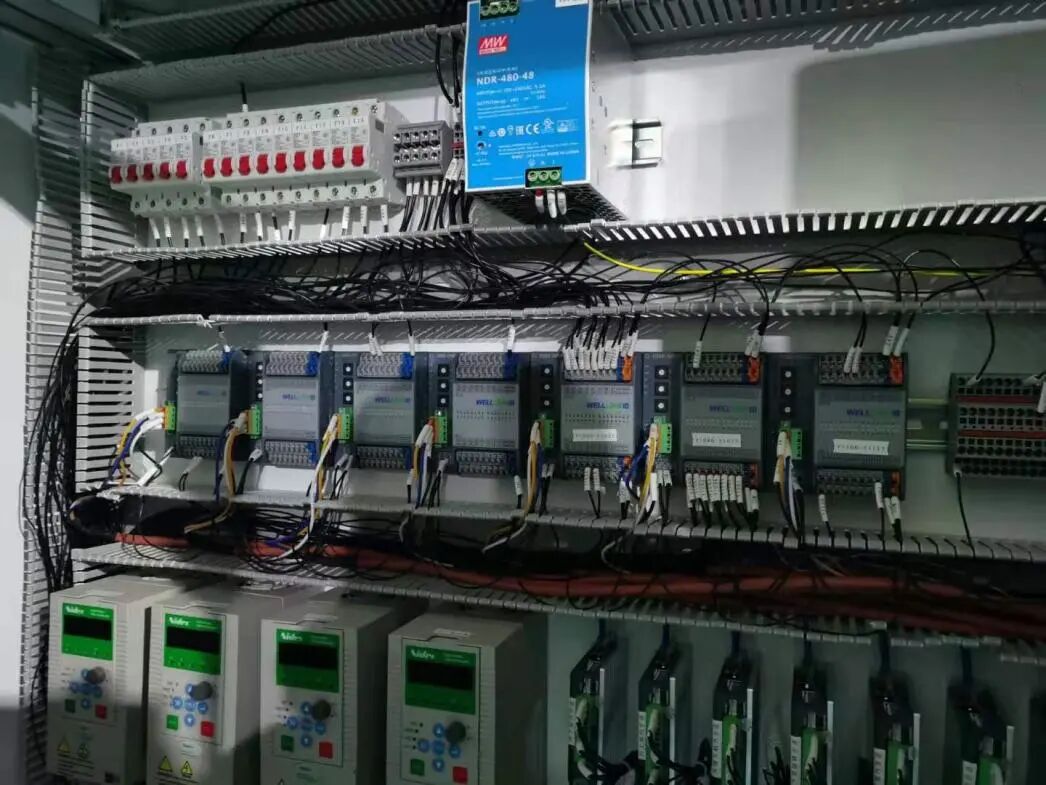

2.3 制绒清洗上下料机设备图
