/01

行业解析

热成像摄像头

/02

现场痛点

MTC系列阀岛轻松解决

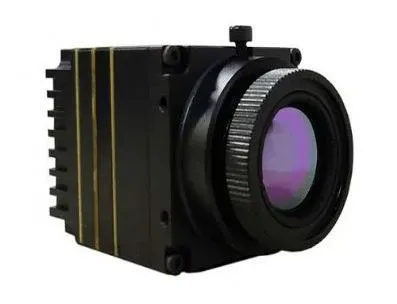

热成像摄像头作为一种高端的3C产品，其核心部件热成像机芯的生产工艺面临着巨大的挑战。生产线必须具备高度的自动化水平，以确保高效、稳定的生产。

热成像机芯生产工序繁多，涉及传感器安装、镜头组装等。传统控制对气动执行装置响应慢，工序衔接差，生产节奏拖沓。大量设备所需的众多 I/O 接口布线复杂，故障频发，线路维护耗时，严重阻碍生产进度，无法满足市场产量需求。

MTC系列多功能阀岛：

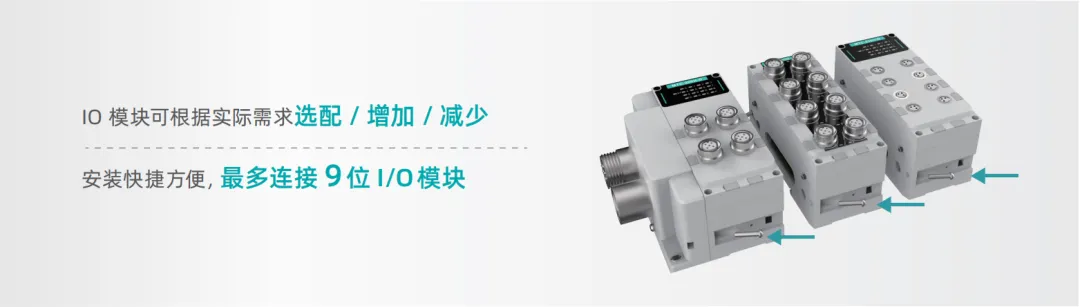

1.具有强大的可拓展I/O功能，能轻松应对众多设备的通信需求，减少布线复杂带来的故障，节省线路维护时间；

3.精准控制气动执行装置，加快生产节奏，大幅提升生产效率，满足市场大量需求。

生产中细微偏差就会影响成像质量，传统控制难以精准保证每个环节的精度。并且生产线上设备众多，一旦某个I/O接口或电磁阀出现故障，就容易引发连锁反应，导致生产中断。此外，意外断电时，若无有效措施，工位位置变动会损坏产品。

MTC系列多功能阀岛：

1.精准控制各气动执行装置，确保每道工序高精度运行；

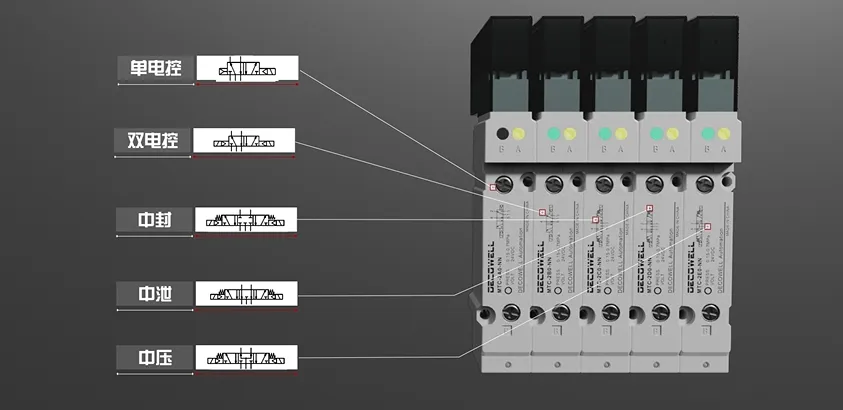

2.丰富的电磁阀种类，尤其是三位五通中封阀，在意外断电时可短时间保持工位位置不变；

3.稳定的I/O接口，减少因接口故障引发的生产问题，保证生产线稳定运行，有效保障产品质量 。

/03

德克威尔方案

项目配置

德克威尔针对客户现场的痛点，提供了一套全面且高效的解决方案。在该项目中，采用MTC阀岛产品，实现了生产线的高效自动化控制。

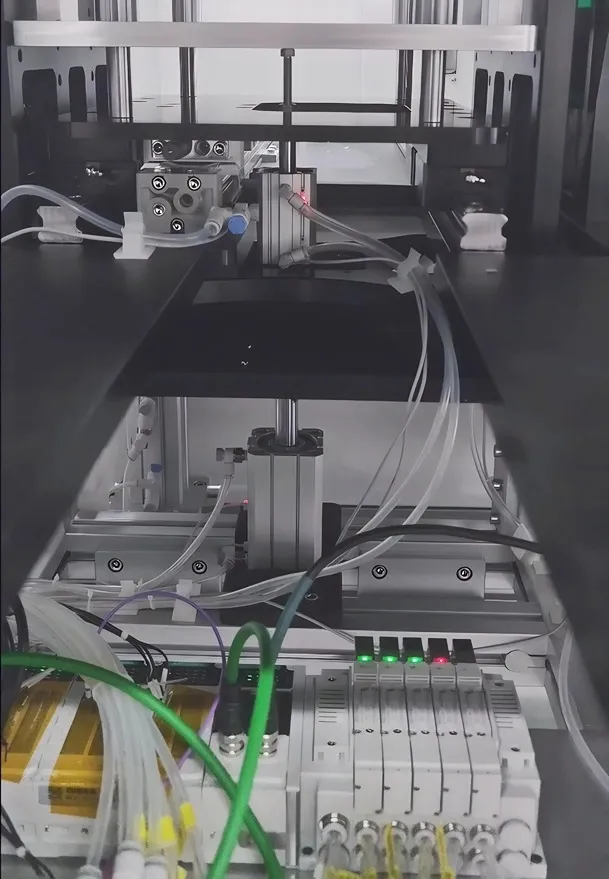

MTC系列总线阀岛在其中发挥了关键作用，它能够精准地控制多个气动执行装置，确保镜头装配、传感器对位等关键工序的精确无误。

同时，客户采用的电磁阀种类为三位五通中封阀，这一选择有效地解决了意外断电的问题。在突发断电情况下，该电磁阀可短时间保持工位位置不变，避免了因断电导致的生产事故和产品损失。

具体配置：

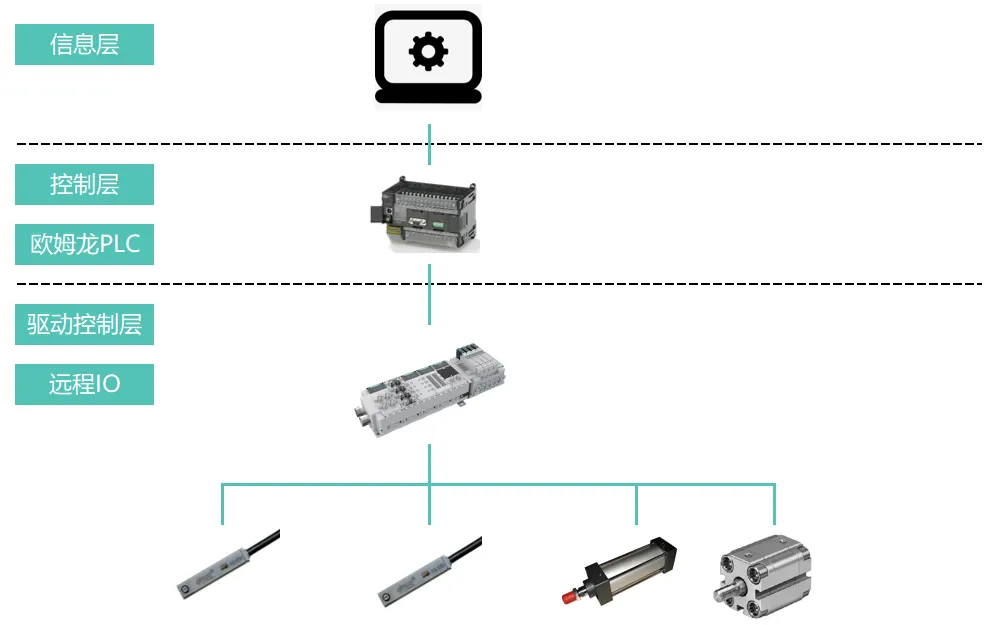

主站：欧姆龙PLC

适用工艺段：机芯生产

项目配置：MTC-EEC-A-2-C5-L-08-06-S-A   MTC200H-D*2
